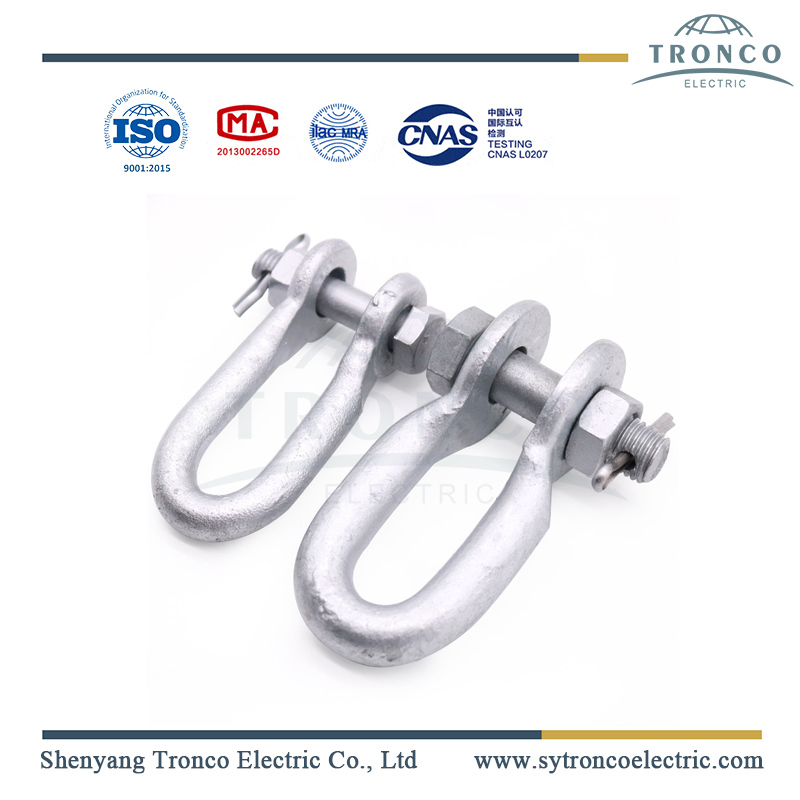

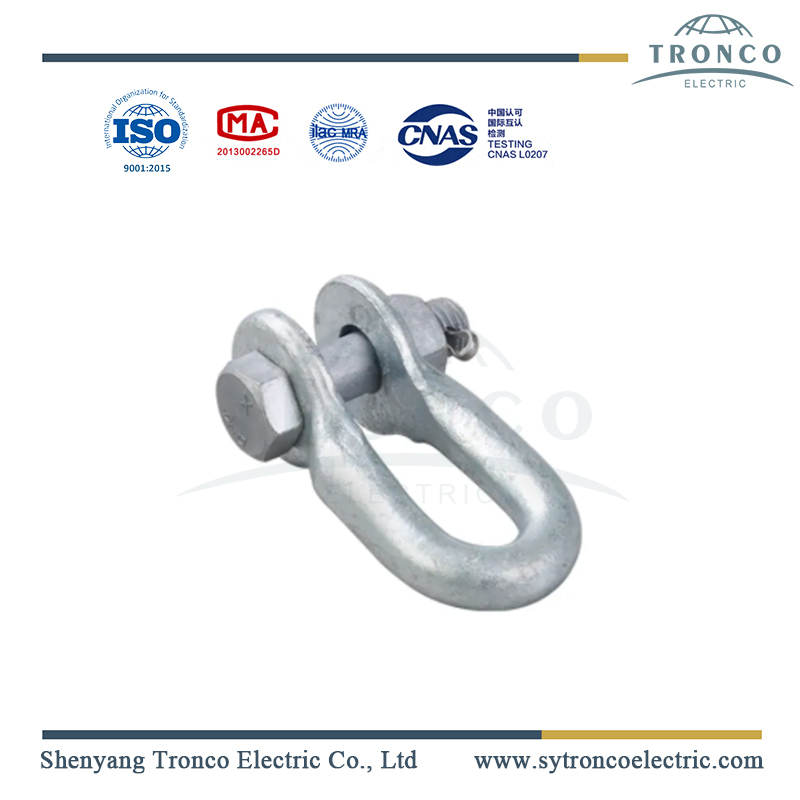

Introduzione al grillo di ancoraggio



Il grillo di ancoraggio, chiamato anche grillo a D, o grillo a U, è realizzato in acciaio forgiato zincato a caldo, la coppiglia è in acciaio inossidabile. È uno dei raccordi di collegamento più importanti per le stringhe isolanti. Il grillo di ancoraggio deve essere fissato sulle traverse dei pali e l'altro lato deve essere collegato con un occhiello sferico, un morsetto di tensione o un morsetto di sospensione. Le dimensioni del grillo di ancoraggio sono compatibili con i collegamenti ad occhiello con estremità sferica e le traverse delle strutture in acciaio associate.

Standard:BS 3288, IEC 61284, BS 729, ISO 1461, ASTM A-153.

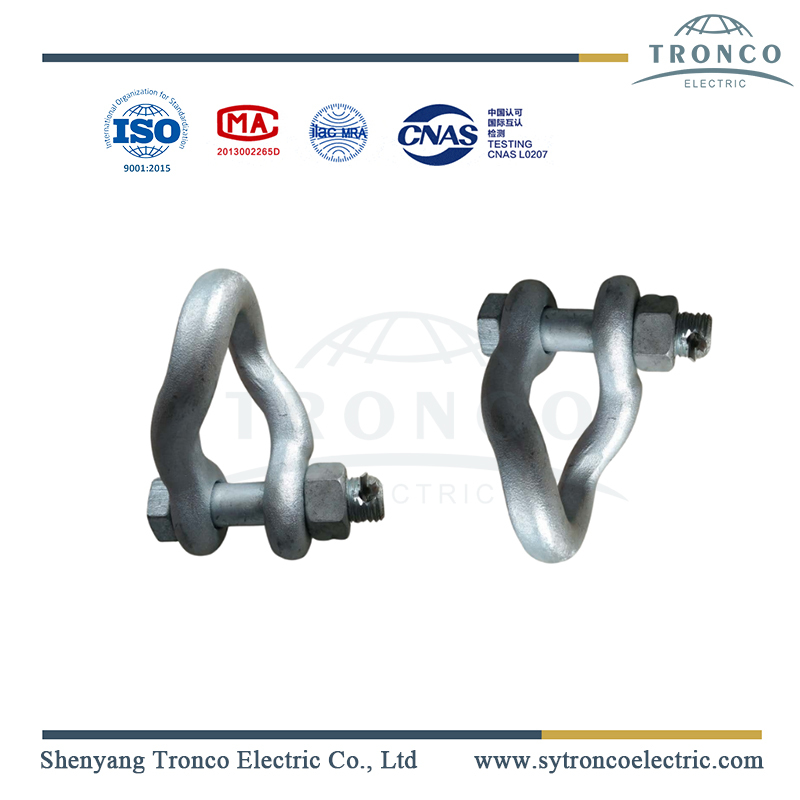

Tipi di grilli:Grillo a U, grillo ritorto, grillo a V, cinturino ritorto.


Forged steel shackle


1. Scheda tecnica

Anchor shackle for fitting string


Tipo

Dimensioni (mm)

Carico di guasto nominale

(KN)

Peso

(Kg)

C

M

D

H

U-7

20

16

16

60

70

0,5

U-7B

20

16

16

80

70

0,6

U-10

22

18

18

70

100

0,6

U-10B

22

18

18

85

100

0,7

U-12

24

22

20

80

120

1.0

U-16

26

24

22

90

160

1.5

U-16T

28

24

22

90

160

1.5

U-20

30

27

24

100

200

2.3

U-20B

30

27

24

115

200

2.4

U-25

34

30

26

110

250

2.8

U-30

38

36

30

130

300

3.7

U-50

44

42

36

150

500

7.0

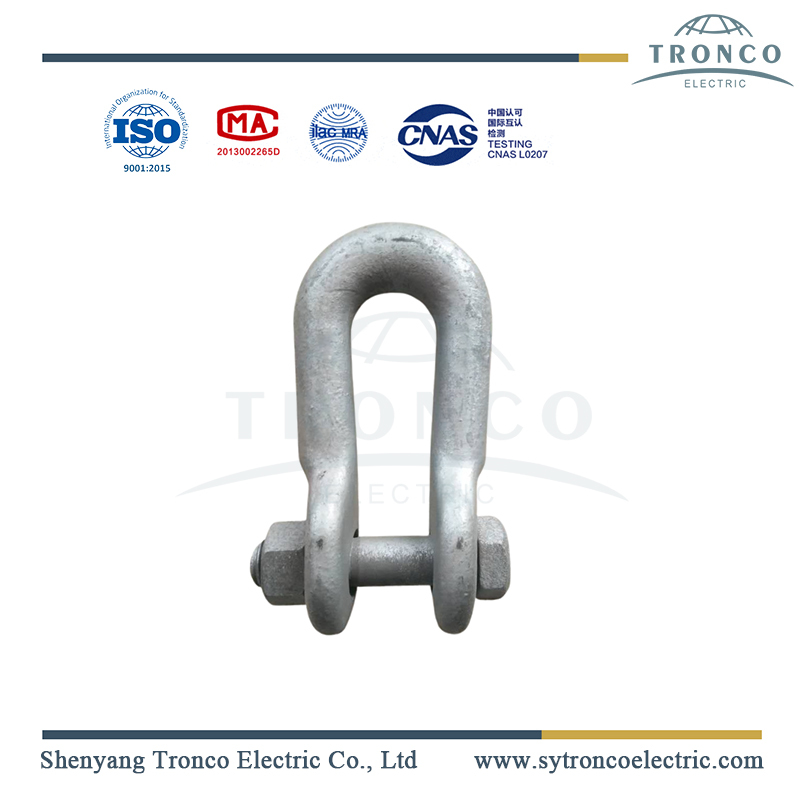

D shackle

La resistenza meccanica del gruppo grillo è la stessa della resistenza degli isolanti.

I raccordi dovranno essere conformi al disegno e agli standard IEC.

Tutte le parti ferrose dovranno essere zincate a caldo secondo BS 729/ISO 1461.

Insieme al bullone verrà fornita una clip a R in acciaio inossidabile.

Tutte le dimensioni sono in mm.

Tolleranza generale ±5%


2. Produzione e apparecchiature di collaudo


Forged steel shackle

3. Imballaggio e spedizione


Anchor shackle for fitting string


4. Applicazione

Il grillo di ancoraggio è un raccordo estremamente importante per collegare la torre e le stringhe isolanti.


D shackle

Forged steel shackle

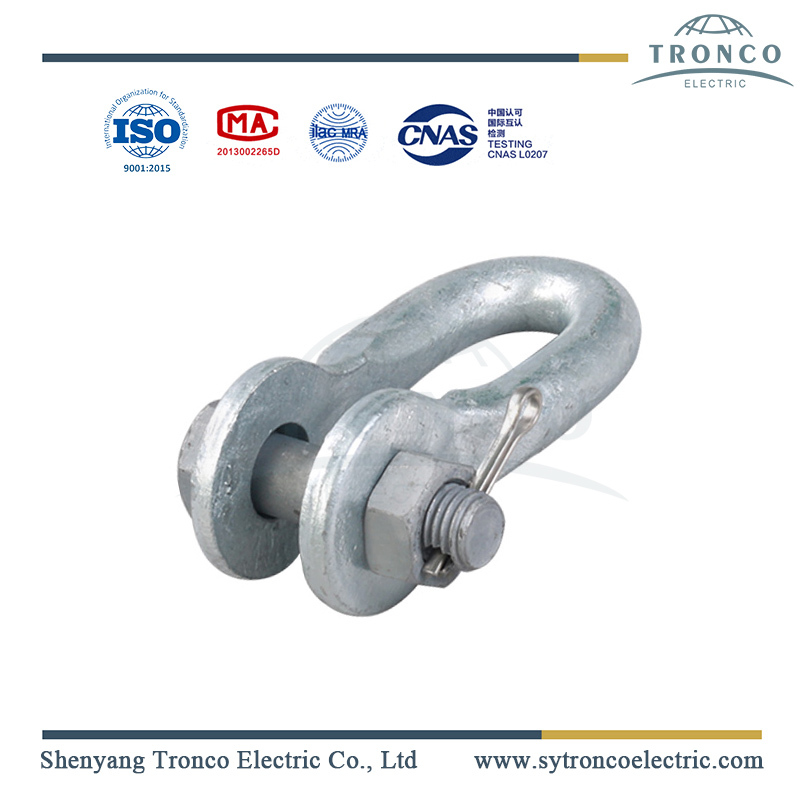

Il grillo di ancoraggio è realizzato in acciaio forgiato, la superficie è zincata a caldo secondo BS 729. La gamma di resistenza meccanica è 40kN-530kN.
Il grillo in acciaio forgiato, chiamato anche grillo a D, è un componente importante per le stringhe di montaggio hardware complete per collegare la traversa e l'occhio sferico o altri raccordi di collegamento per la trasmissione, le linee di distribuzione e le sottostazioni.
