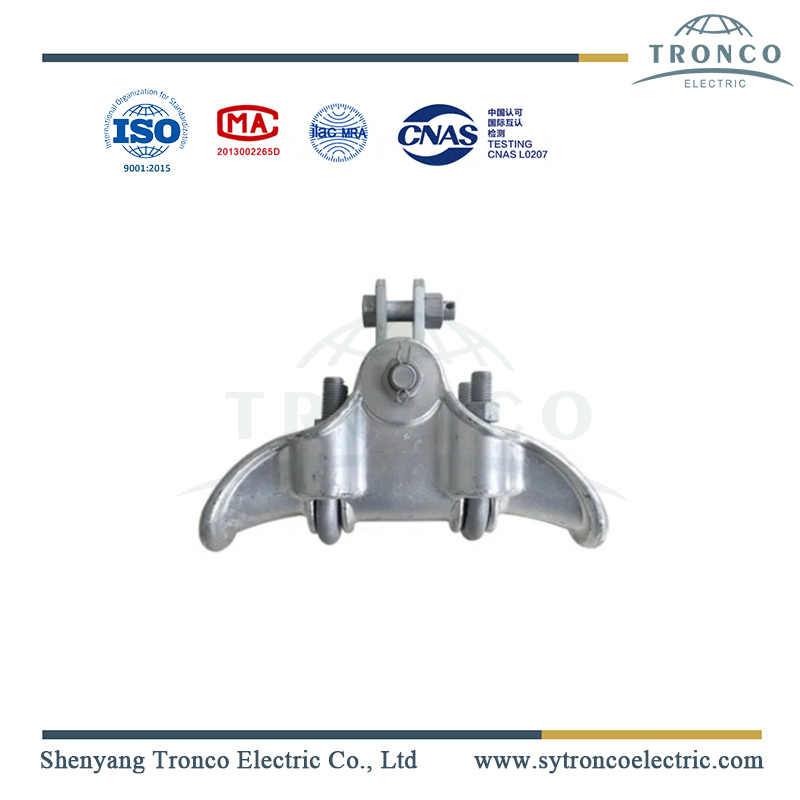

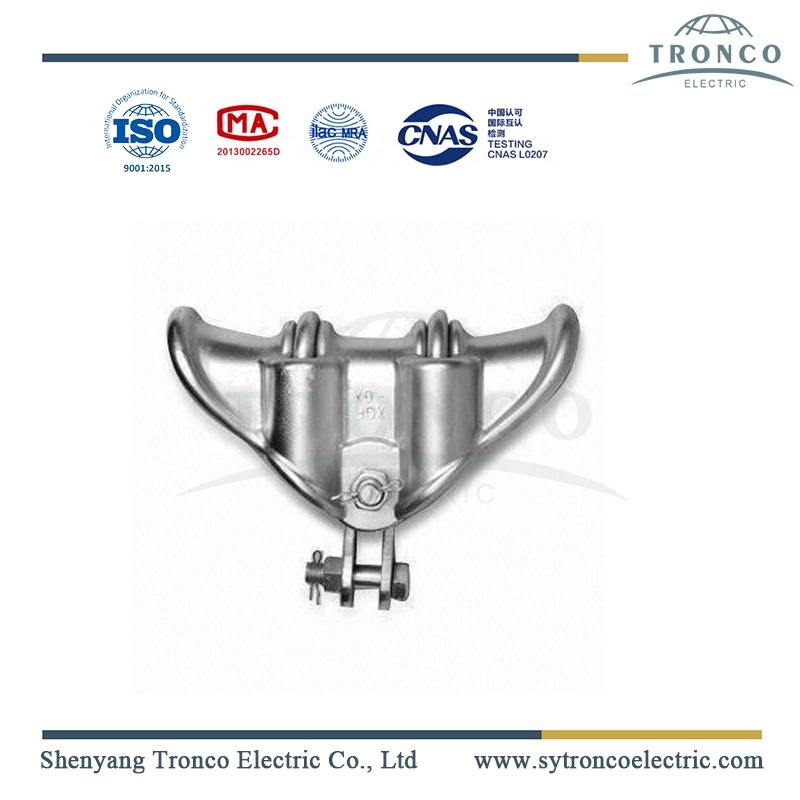

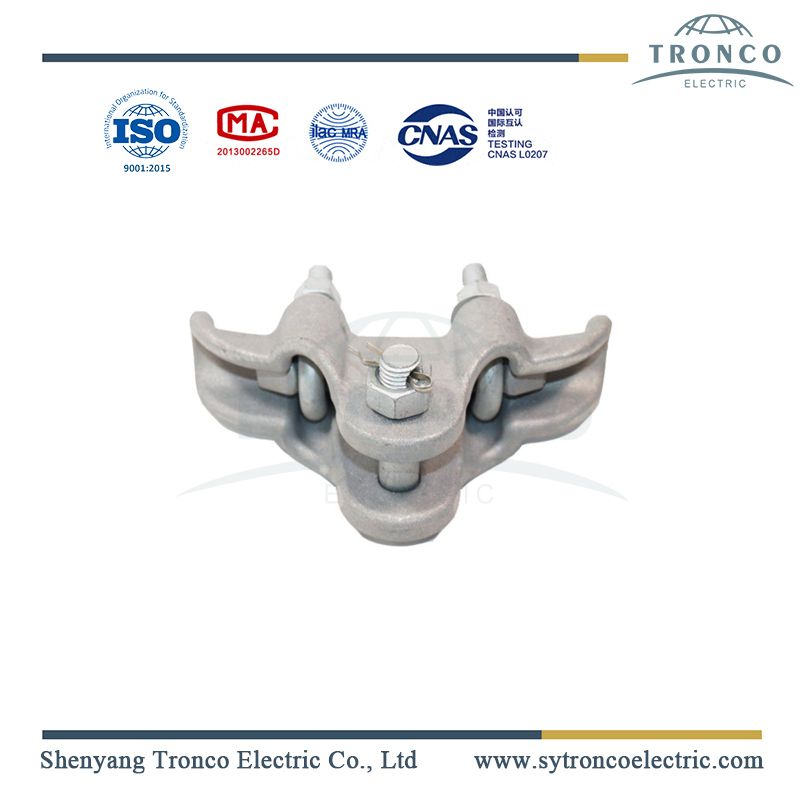

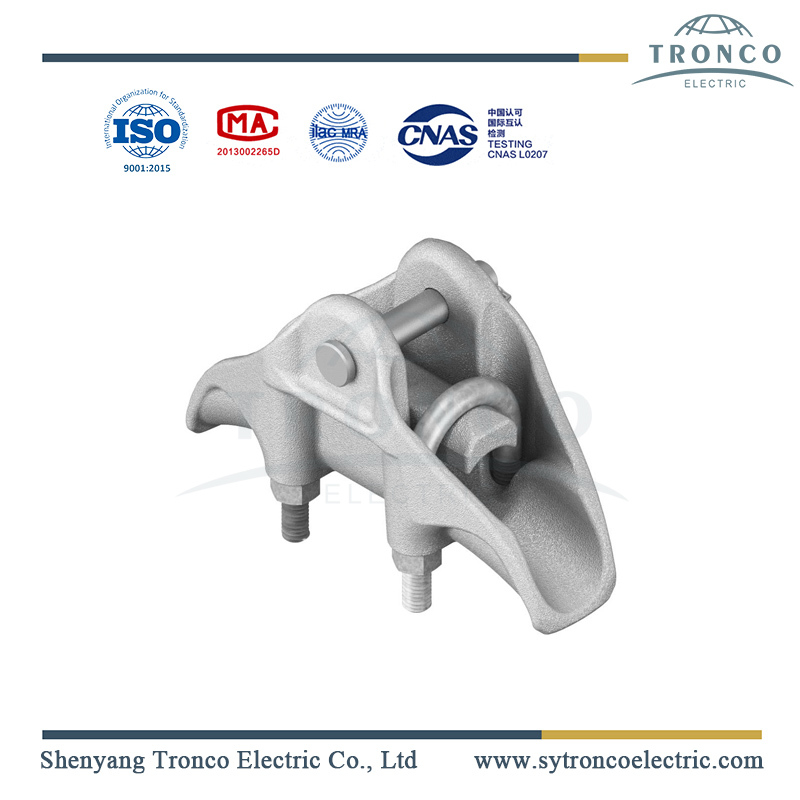

Introduzione al morsetto di sospensione
I morsetti di sospensione vengono utilizzati nella catena di isolatori di sospensione con strutture polari. Il morsetto è necessario per sostenere il conduttore e fissarlo alle catene dell'isolatore mediante una piastra a doppio giogo e una linguetta a presa.
I morsetti di sospensione sono realizzati in lega di alluminio conforme alla norma IEC 61284 e acciaio conforme alla BS 3288 parte 2 o equivalente e tutte le sue parti corrodibili sono zincate in conformità alla BS 729 o equivalente.
Le dimensioni del morsetto di sospensione sono compatibili con la linguetta o la forcella della presa e adeguate al conduttore.
Classificazione dei morsetti di sospensione
A seconda del materiale, i morsetti di sospensione sono suddivisi in morsetti di sospensione in lega di alluminio, morsetti di sospensione punzonati in lamiera d'acciaio, morsetti di sospensione in ghisa malleabile
1. Specifiche tecniche
Tipo | Diametro conduttore. (mm) | Dimensioni (mm) | Resistenza alla rottura (KN) | Peso (Kg) | ||||
H | C | D | R | l | ||||
XGH-3A | 12.4-17.0 | 60 | 22 | 16 | 10 | 180 | 39 | 1.5 |
XGH-4A | 19.0-21.6 | 74 | 28 | 16 | 12 | 220 | 39 | 2.2 |
XGH-5A | 24,2-28 | 86,5 | 35 | 16 | 15 | 256 | 59 | 2.8 |
XGH-8A | 49-52 | 97 | 56 | 20 | 27 | 300 | 69 | 4.5 |
2. Processo di fabbricazione
3. Applicazione del morsetto di sospensione
I morsetti di sospensione vengono applicati per corde di sospensione e ponticelli per le linee di trasmissione di energia, le linee di distribuzione e le sottostazioni.
1. Tipo di perno
2. Tipo di busta
3. Morsetto di sospensione per conduttori doppi
4. Morsetto di sospensione per morsetto e staffa superiore della torre
5. Tipo portato
6. Tipo appeso
7. Tipo resistente all'abrasione
8. Morsetto superiore per isolatore montante
