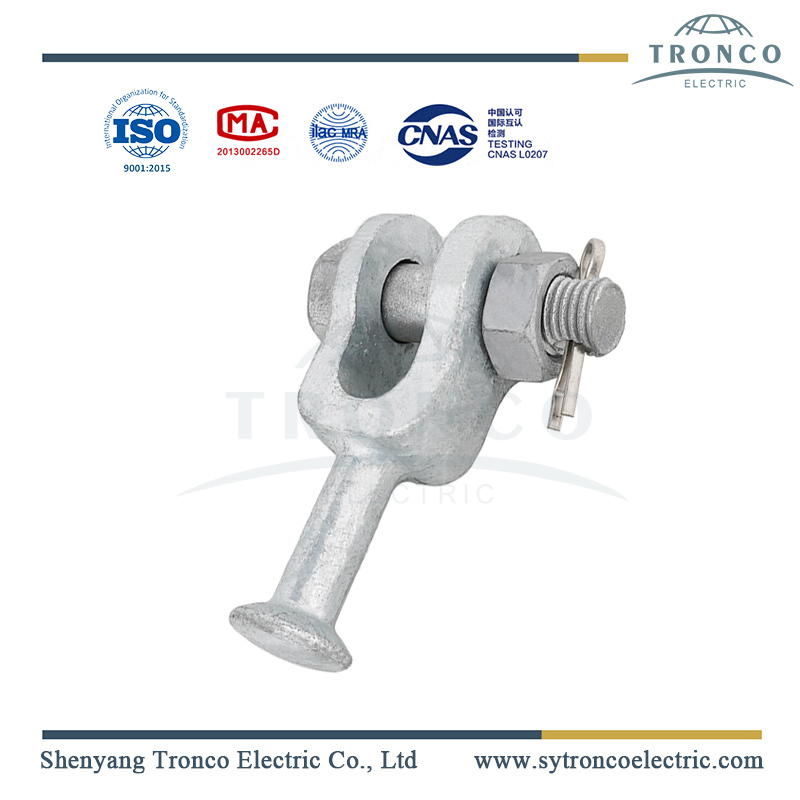

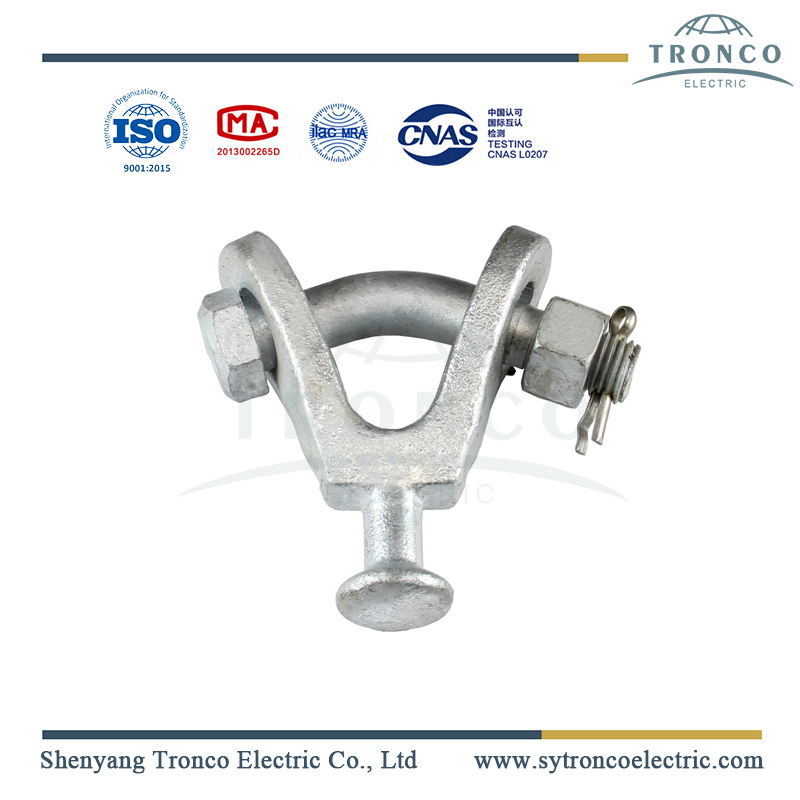

Introduzione alla forcella a sfera

Corpo:acciaio forgiato, zincato a caldo

Hardware:acciaio galvanizzato

Coppiglia:acciaio inossidabile


1. Specifiche tecniche


Ball clevis



Tipo

Adatto

Isolante

Dimensioni (mm)

Carico di guasto nominale

(KN)

Peso

(Kg)

H1

H2

R

D

B

QH-7

U-70

114

57

11

17

16

70

0,6

QH-12

U-120

120

63

11

17

16

120

0,7

QH-16

U-160

130

70

13

26

20

160

1.0

QH-7A

U-70

90

52

11

17

16

70

0,5




2. Processo di fabbricazione


Taglio d'acciaio rotondo--Riscaldamento--Forgiatura--Lucidatura-zincatura a caldo.

Zincatura:I raccordi hardware zincati hanno uno spessore liscio e uniforme del rivestimento di zinco senza spigoli vivi. I raccordi vengono zincati dopo essere stati sottoposti a processi quali segatura, cesoiatura, foratura, punzonatura, riempimento, piegatura e lavorazione meccanica.


Forged steel ball eye


3. Imballaggio


Le forcelle a sfera sono imballate in una cassa di compensato su pallet, che è idonea alla navigazione e facile da trasportare.


HDG ball eye


4. Applicazione della forcella a sfera


Raccordi di collegamento, la forcella a sfera è fissata sull'isolatore con raccordo metallico cappuccio e perno e grillo di ancoraggio per linee aeree. La forcella a sfera è adatta per corde isolanti di tensione, corde isolanti di sospensione, corde isolanti per ponticelli e corde di messa a terra. Il corno ad arco deve essere fissato sulla forcella sferica per l'alta tensione o richiesto dal cliente.


Ball clevis

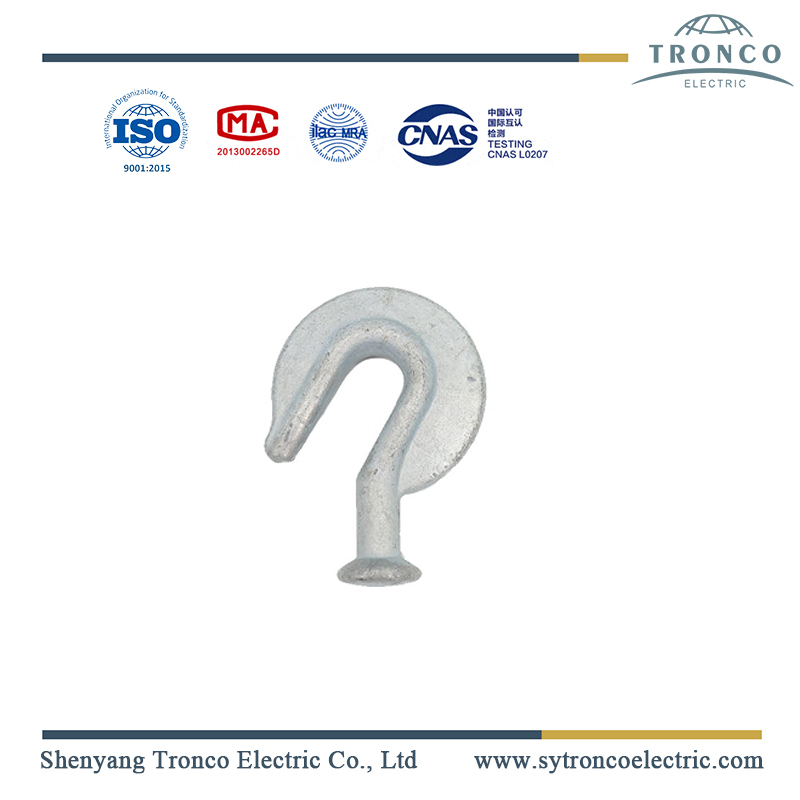

Forged steel ball eye

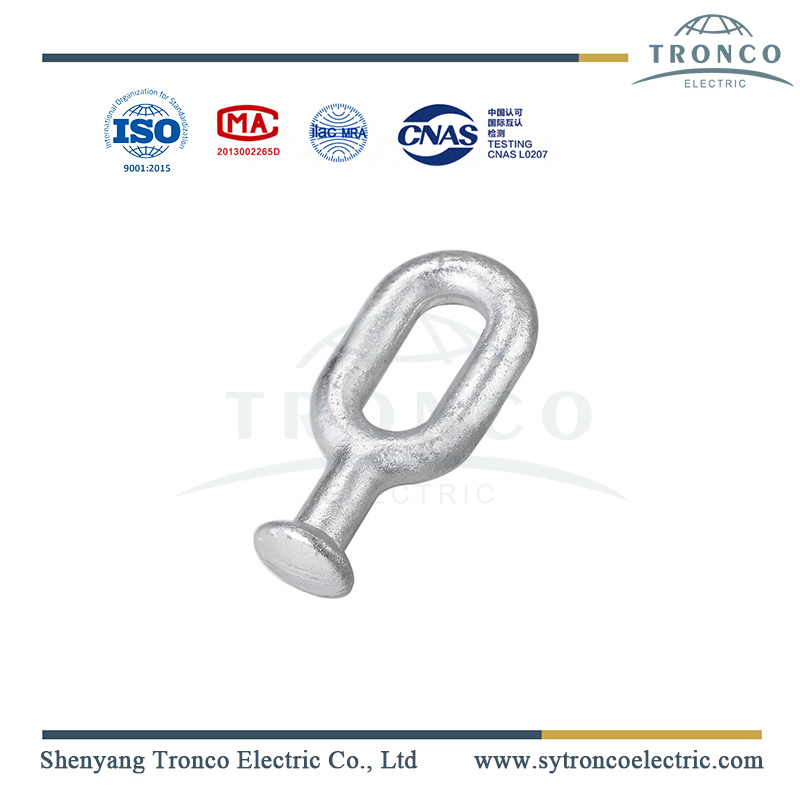

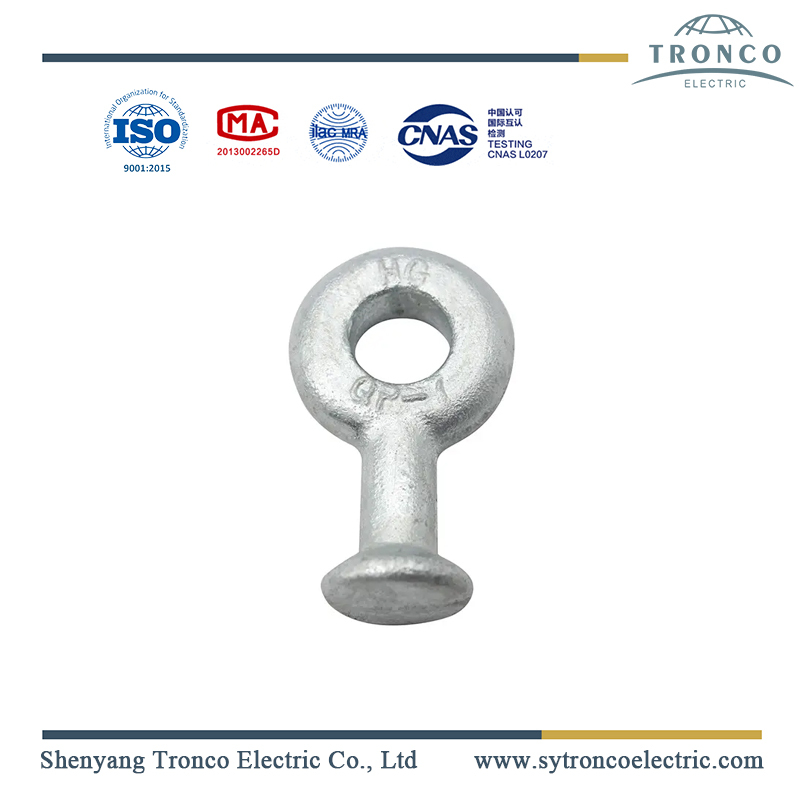

Gli occhi a sfera collegano gli isolatori a sfera e presa ad altro hardware associato. L'uso dell'occhio sferico ovale e di un grillo di ancoraggio è una delle combinazioni più comuni di attacco alla torre di distribuzione.
Metodo di produzione: forgiatura
Superficie: zincata a caldo
Forza: Acciaio forgiato ad alta resistenza, da 40kN a 530kN
Norma: IEC 61284 e BS 3288
Standard di zincatura: BS 729 e ISO 1461
