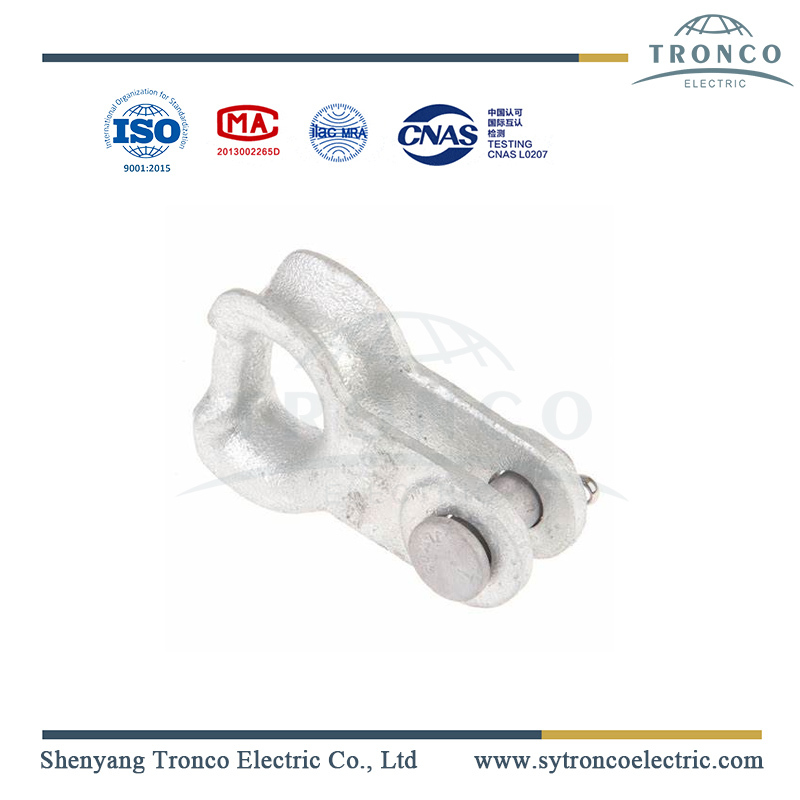

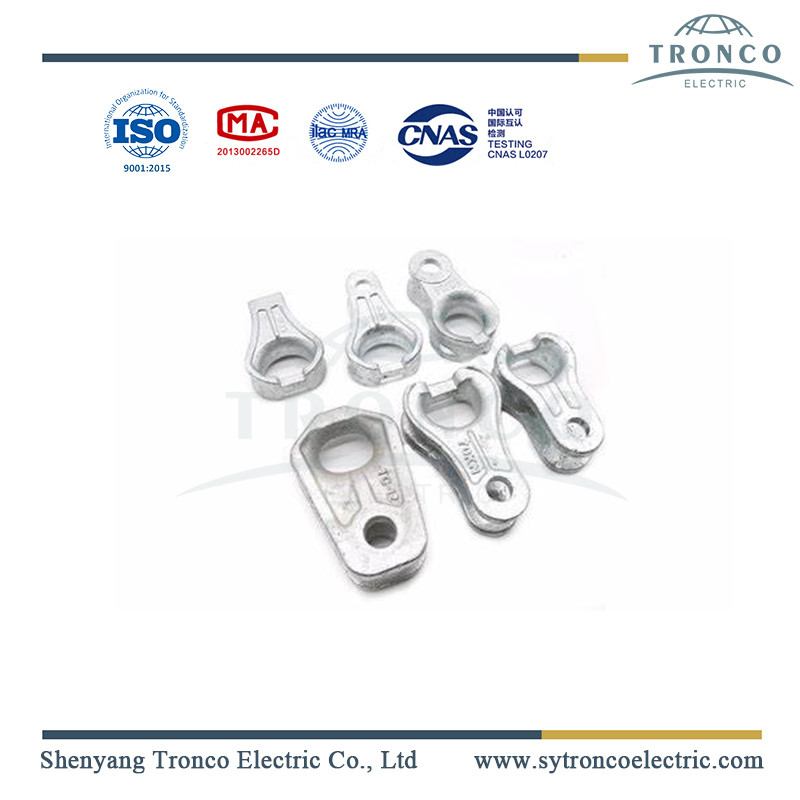

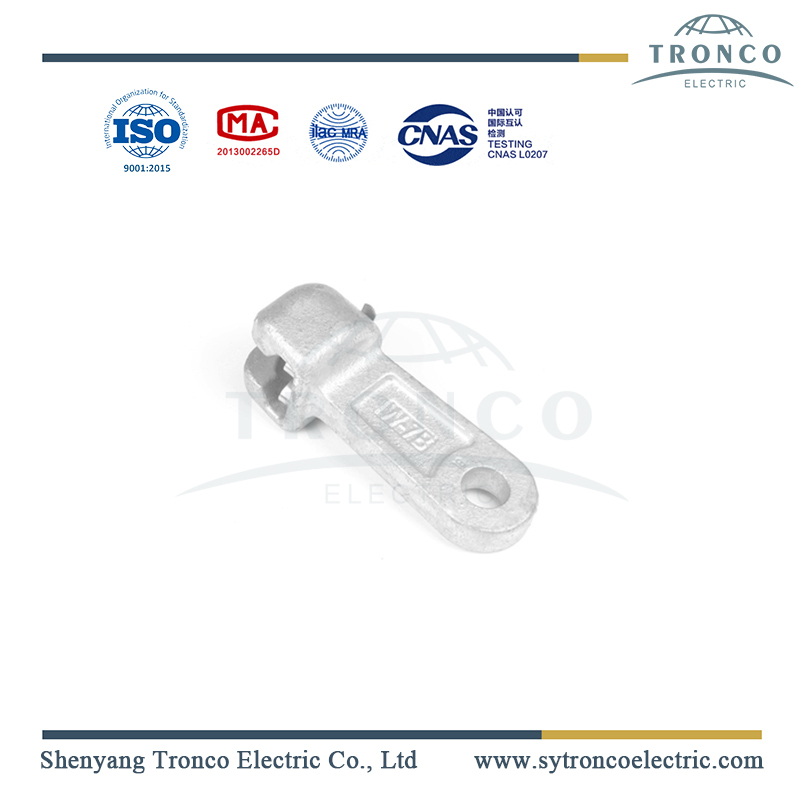

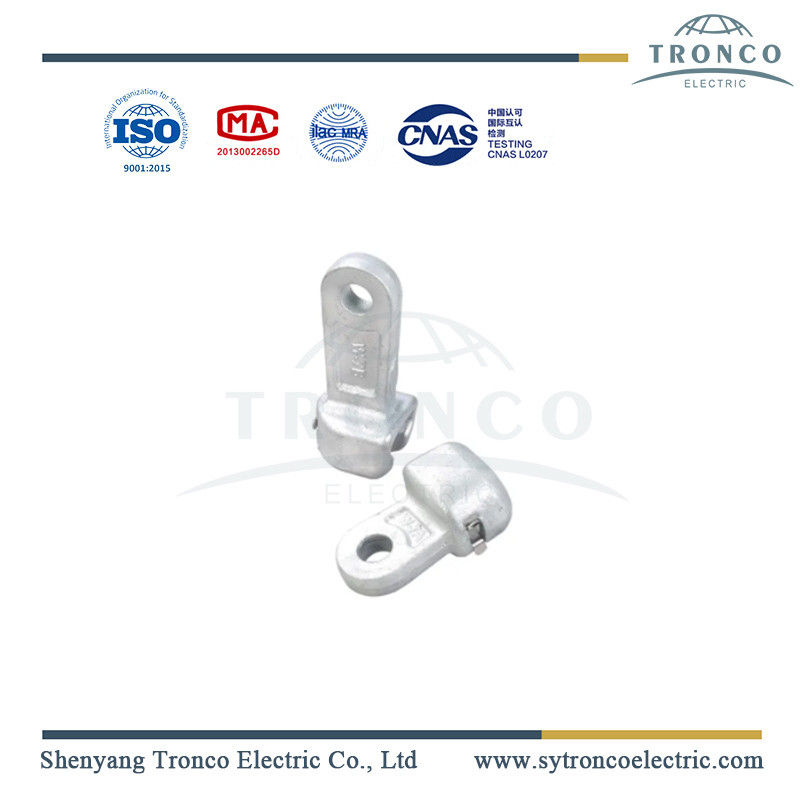

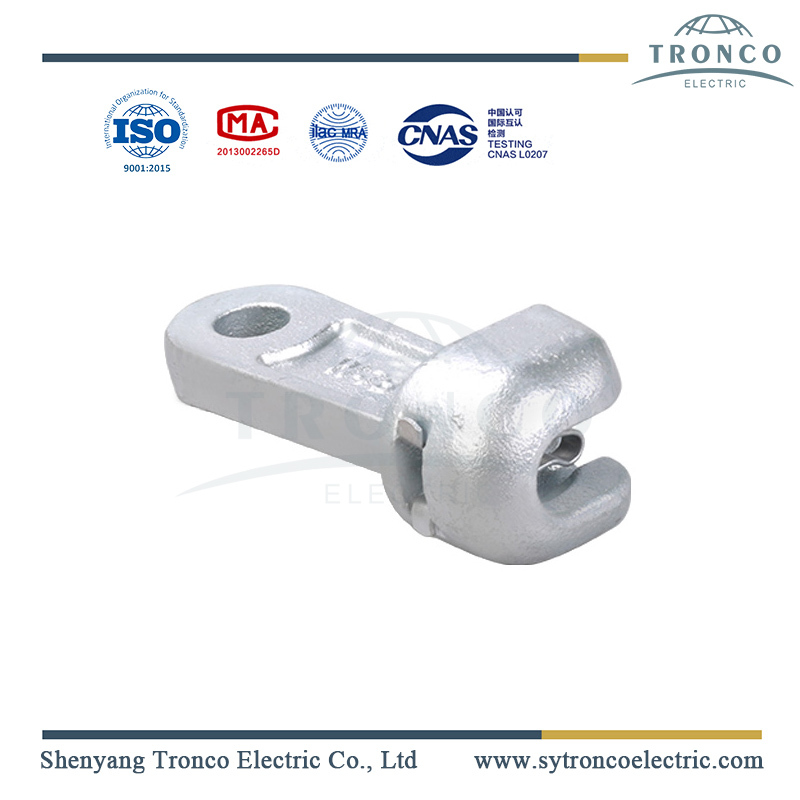

Introduzione alla cerniera a bussola

Essendo un importante elemento di collegamento nella linea aerea, la forcella a bussola viene utilizzata principalmente per collegare il morsetto di sospensione e la stringa isolante e cooperare con altri accessori per collegare conduttori e isolanti. Attraverso l'analisi dei guasti delle principali linee di trasmissione nazionali, si può vedere che la paralisi delle linee di trasmissione è principalmente dovuta all'usura degli impianti elettrici in diversi gradi. Pertanto, è necessario analizzare la resistenza dei raccordi elettrici e migliorare e ottimizzare la struttura.

1. Specifiche tecniche

Socket thimble

Tipo

Isolante adatto

Dimensioni (mm)

Codice IEC presa

Carico di guasto nominale

(KN)

Peso

(Kg)

C

C1

C2

M

H

WS-7

XP-7

18

19.2

34.5

16

70

16mm

70

1.0

WS-10

XP-10

20

19.2

34.5

18

85

16mm

100

1.2

WS-16

XP-16

26

23.0

42,5

24

95

20 mm

160

2.6

WS-20

XP-20

30

27.5

51.0

27

100

24 mm

200

4.5

IN2-21D

XP-21

30

23.0

42,5

27

100

20 mm

210

4.3

WS-30

XP-30

36

27.5

51.0

36

110

24 mm

300

5.7

Tipo Le cerniere a bussola WS-7 e WS-10 sono realizzate in ghisa malleabile, altri tipi di cerniere a bussola sono realizzate in acciaio fuso, le clip di sicurezza sono in bronzo o acciaio inossidabile, le coppiglie sono in acciaio inossidabileacciaio e altro le parti sonoacciaio. Tutto le parti ferrose sono zincate a caldo.

Socket clevis


Tipo

Isolante adatto

Dimensioni (mm)

Codice IEC presa

Carico di guasto nominale

(KN)

Peso

(Kg)

l

l1

B

D

Fi

IN1-7K

U70

120

70

20

18

14

16mm

70

1.0

IN1-12K

U120

120

70

22

24

14

16mm

120

1.3

Il W1-7K è realizzato in ferro malleabile, il W1-L'occhio della presa 12K è realizzato in acciaio fuso e le clip di sicurezza sono in acciaio inossidabile. Tutte le parti ferrose sono zincate a caldo secondo BS729.



2. Processo di fabbricazione


Socket eye

Socket thimble


3. Imballaggio


Gli accessori hardware sono imballati separatamente in scatole pallettizzate a perdere, adatte per la spedizione all'estero in un paese tropicale. L'imballo è idoneo a sopportare movimentazioni brusche senza subire danneggiamenti.


L'occhiello e la forcella sono realizzati in ghisa malleabile/duttile, la superficie è zincata a caldo. Il dispositivo di bloccaggio è una clip a "W" o una clip a "R" in acciaio inossidabile. La forcella a bussola è un componente molto importante della corda isolante per collegare la parte terminale a sfera del cappuccio e l'isolante a perno e i morsetti di sospensione.
