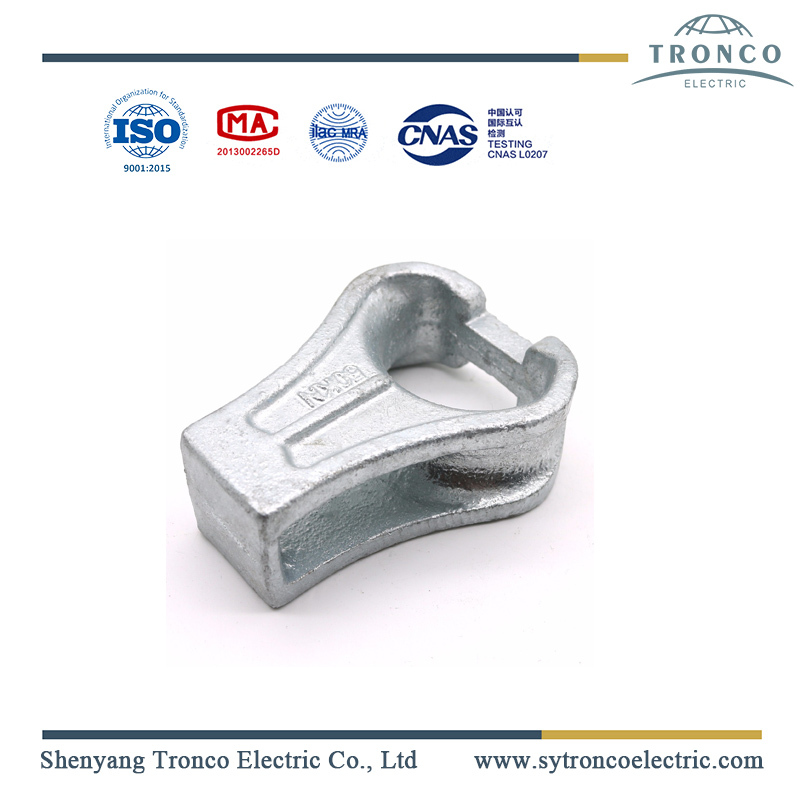

Ditale Clevis Introduzione

La forcella del ditale è realizzata in ghisa, zincata a caldo. Il ditale è collegato con un morsetto preformato senza uscita per la corda dell'isolatore di tensione, la parte della presa è collegata con l'estremità sferica di un isolante composito, isolante di vetro o isolante di porcellana. La dimensione della scanalatura deve corrispondere al diametro del morsetto terminale. E l'accoppiamento della presa dovrebbe corrispondere all'estremità della sfera dell'isolatore.

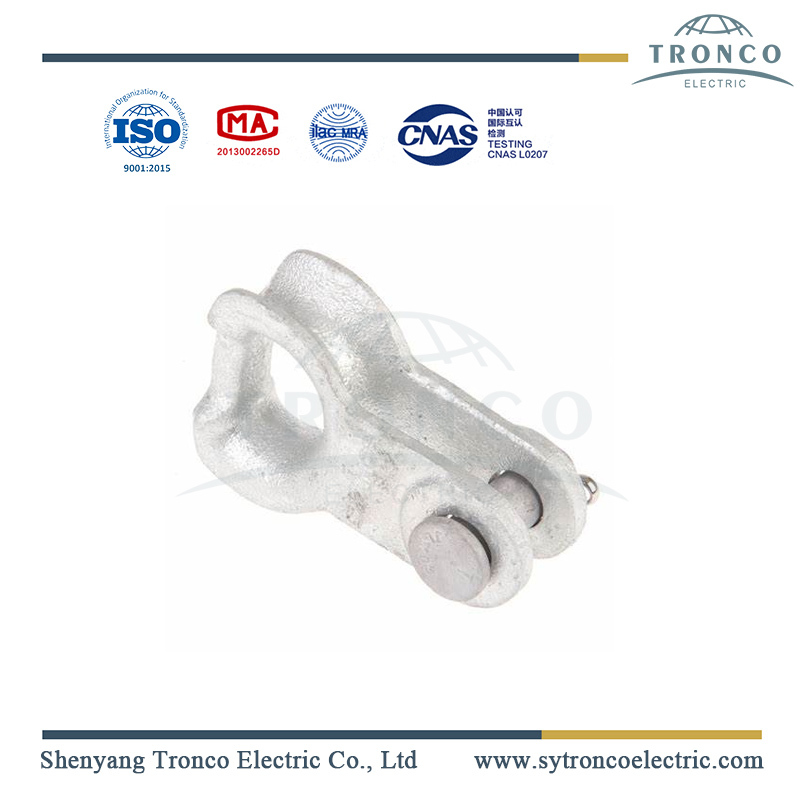

Thimble socket

Tipo

Dimensioni (mm)

Coppia codice IEC120

Peso

(Kg)

B

C

D

E

H

WX-7A

28

19.2

50

65

110

16 mm

13:30

WX-7B

30

19.2

70

65

110

16 mm

1.35

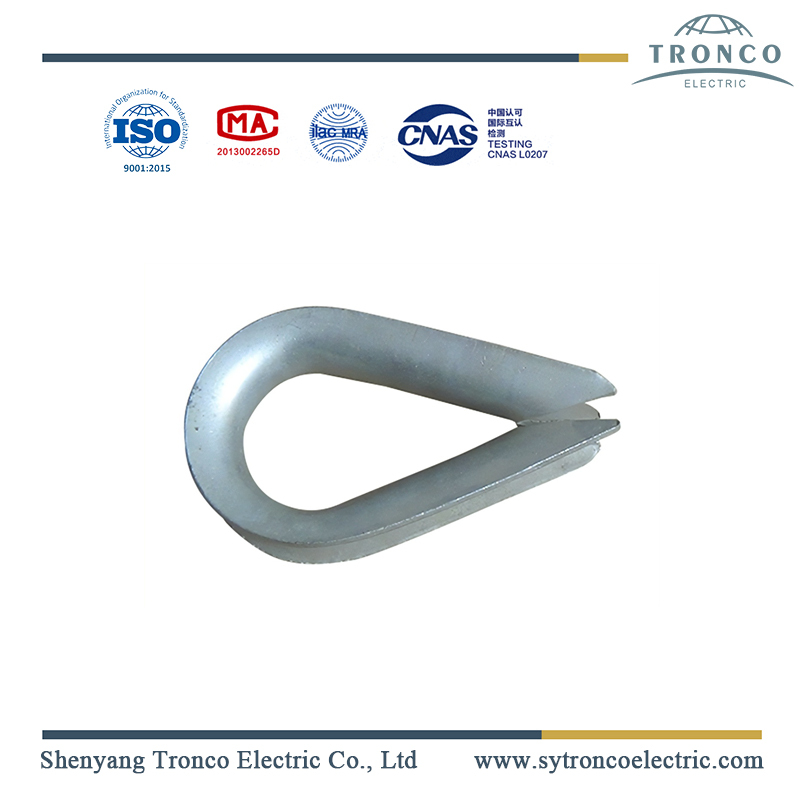

Guy grip thimble

Tipo

Dimensioni (mm)

Coppia codice IEC120

UTS

(NON)

Peso

(Kg)

B

H

M

K

WS-7Y

45th

73

20

38

16 mm

70

1.51

WS-10Y

45th

86

22

51

16 mm

100

2.60

WS-12Y

45th

86

24

51

16 mm

120

2.60

Socket thimble

Thimble socket


Raccordo per fune di tensione dotato di morsetto preformato a capocorda, per il montaggio è necessaria una forcella a redancia, per unire il capocorda preformato e l'isolatore con raccordi terminali a maschio e femmina.
Tutti i forgiati e le fusioni hanno una buona finitura e sono privi di difetti e altri difetti. I bordi all'esterno dei raccordi come l'occhio, la forcella e i fori devono essere arrotondati.
