Asta per armatura
- informazione
- Descrizione del prodotto

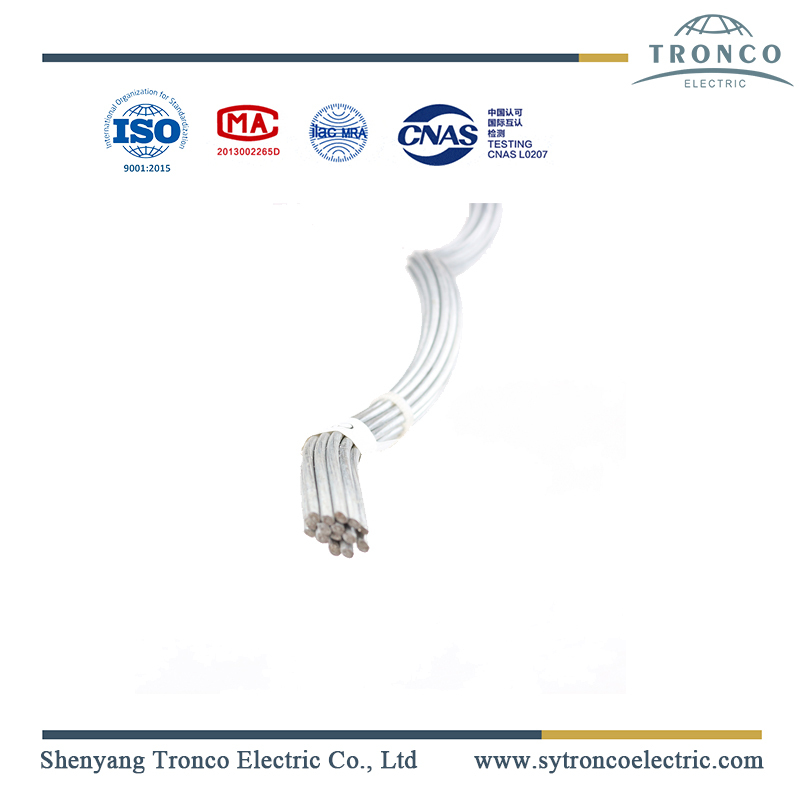

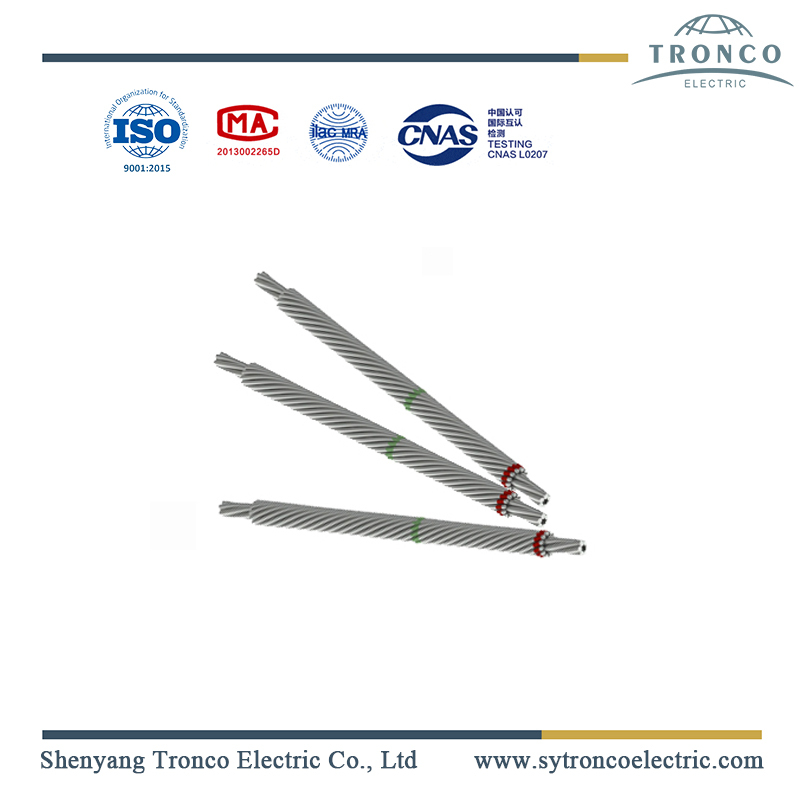

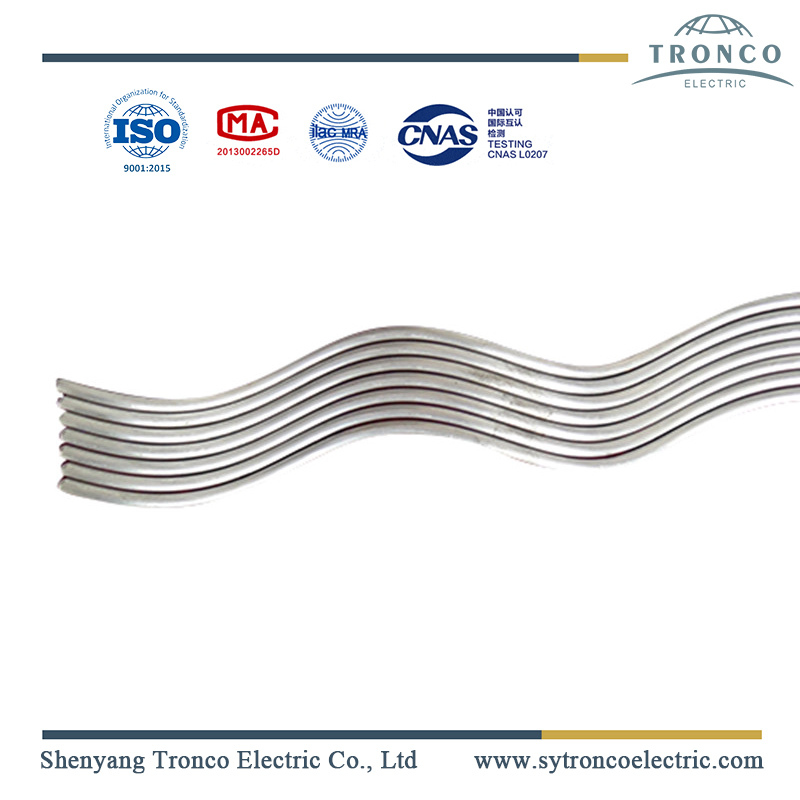

Descrizione delle aste per armature
Le aste dell'armatura sono installate sul conduttore nel punto di sospensione per proteggere il conduttore da flessione, compressione, abrasione e arco elettrico. Le aste dell'armatura sono realizzate in lega di alluminio, del tipo e delle dimensioni consigliate da Tronco Electric per adattarsi al conduttore specificato.
Le aste per armature sono adatte per la manutenzione utilizzando strumenti hot line e sono montate nei punti di sospensione dei conduttori di linea ad eccezione dei punti di sospensione dei ponticelli.
1. Specifiche tecniche
Installare le armature eseguite in conformità con le raccomandazioni approvate da Tronco Electric. Centrare le aste in ciascun morsetto di sospensione in modo che la variazione tra la linea centrale del morsetto e il punto medio dell'asta non sia superiore a 50 mm. Prestare la dovuta attenzione nel posizionare le ultime aste del set in modo che la superficie del conduttore non venga danneggiata.
Tipo | Diametro conducente | Dimensioni (mm) | Un gruppo | Peso (Kg/gruppo) | |||
Minimo (mm) | Massimo (millimetro) | D | l | N. di fili | Codice | ||
FYH-099105 | 9,90 | 10.50 | 4.24 | 1320 | 9 | Rosso | 0,490 |
FYH-105111 | 10.51 | 11.10 | 3.17 | 1320 | 10 | Blu | 0,420 |
FYH-111124 | 11.11 | 12.45 | 4.24 | 1370 | 10 | Verde | 0,565 |
FYH-124132 | 12.40 | 13.25 | 4.24 | 1420 | 11 | Lama | 0,545 |
FYH-132140 | 13.20 | 14.00 | 4.24 | 1470 | 11 | Giallo | 0,670 |
FYH-140148 | 14.01 | 14.05 | 4.62 | 1520 | 11 | Marrone | 0,820 |
FYH-148154 | 14.06 | 15.41 | 4.62 | 1570 | 12 | Bianco | 0,925 |
FYH-154166 | 15.42 | 16.65 | 4.62 | 1630 | 12 | Arancia | 0,960 |
FYH-172178 | 16.66 | 17.25 | 4.62 | 1600 | 13 | Viola | 1.075 |
FYH-178188 | 17.20 | 17.05 | 5.10 | 1730 | 12 | Rosso | 1.205 |
FYH-188199 | 17.00 | 18.80 | 5.10 | 1830 | 12 | Blu | 1.306 |
FYH-199215 | 10.01 | 19.90 | 5.10 | 1830 | 13 | Verde | 1.470 |
FYH-215230 | 10.01 | 21.50 | 6.35 | 1930 | 11 | Marrone | 1.975 |
FYH-230236 | 21.51 | 23.60 | 6.35 | 2000 | 12 | Bianco | 2.210 |
FYH-236248 | 23.01 | 24.00 | 6.35 | 2030 | 13 | Arancia | 2.450 |
FYH-248258 | 23.01 | 25,80 | 6.35 | 2240 | 13 | Viola | 2.700 |
FYH-258263 | 24.01 | 26.30 | 7.87 | 2340 | 11 | Rosso | 3.675 |
FYH-263279 | 25.01 | 27.00 | 7.87 | 2390 | 12 | Blu | 4.010 |
FYH-279289 | 26.01 | 20.95 | 7.87 | 2440 | 12 | Verde | 4.100 |
FYH-289307 | 27.01 | 30.70 | 7.87 | 2540 | 12 | Marrone | 4.350 |
FYH-307337 | 20.0 | 33,70 | 7.87 | 2540 | 13 | Bianco | 4.715 |
FYH-337353 | 30.01 | 35.30 | 9.27 | 2540 | 12 | Arancia | 6.040 |
FYH-353353 | 30.01 | 36,60 | 9.27 | 2540 | 13 | Viola | 6.540 |
2.Applicazioni e funzioni delle aste per armature preformate
Le barre di armatura preformate svolgono un ruolo cruciale nella protezione e nel preservare l'integrità di conduttori e trefoli nelle linee di trasmissione e nei cavi. Questi strumenti versatili proteggono i cavi da una serie di potenziali danni, tra cui usura, piegatura, scuotimento, compressione, abrasione e altre forme di danni fisici. Inoltre, offrono preziose capacità di riparazione riparativa, rendendoli un investimento saggio per qualsiasi settore che fa affidamento sui cavi conduttori.
L'importanza delle aste per armature preformate nelle linee di trasmissione
Grazie al loro design e alla loro composizione unici, le barre armate preformate forniscono una protezione essenziale per linee e cavi di trasmissione. Una delle loro funzioni principali è prevenire danni fisici al cavo stesso. Oltre a ciò, svolgono anche un ruolo fondamentale nella riparazione dei conduttori a base di alluminio, contribuendo a ripristinarne la resistenza meccanica e la conduttività, due fattori critici per qualsiasi cavo conduttore.
Industrie e settori in cui vengono utilizzate barre di armatura preformate
Le aste per armature preformate trovano applicazione in un'ampia gamma di settori, tra cui l'industria elettrica, il settore delle telecomunicazioni e vari settori dell'architettura e dell'edilizia. Queste aste sono progettate specificatamente per proteggere i conduttori da molteplici fattori di usura, come compressione e flessione, rifacendo le estremità attraverso l'abrasione. Inoltre, la loro principale applicazione risiede nella salvaguardia di linee e cavi di trasmissione dagli effetti dannosi degli elementi naturali e dal deterioramento.
Compatibilità con diversi conduttori
Le aste per armature preformate sono costruite utilizzando materiali come lega di alluminio o acciaio rivestito di rame. Questa costruzione ne consente l'utilizzo con vari tipi di conduttori, inclusi ACSR, AAC, AAAC, ACSS, SSAC, TW, ACAR e altri conduttori simili. La loro versatilità e compatibilità rendono le barre per armature preformate adatte a una vasta gamma di applicazioni che coinvolgono diversi tipi di conduttori.
Ulteriori vantaggi delle aste per armature preformate
Oltre a proteggere e riparare i conduttori, le barre di armatura preformate offrono numerosi altri vantaggi. Se utilizzate per campate superiori a 300 piedi (91 metri), queste aste diventano un componente essenziale per garantire la sicurezza e la durata delle linee e dei cavi di trasmissione. Mitigando potenziali danni e mantenendo l'integrità meccanica dei conduttori, le barre di armatura preformate contribuiscono al risparmio sui costi a lungo termine e all'efficienza operativa complessiva.
Sia nell'industria elettrica, nelle telecomunicazioni o nell'edilizia, l'uso di armature preformate è essenziale per salvaguardare le prestazioni e la longevità delle linee e dei cavi di trasmissione. Questi strumenti versatili forniscono protezione e capacità di ripristino senza precedenti, rendendoli una risorsa preziosa per qualsiasi settore che fa affidamento sui conduttori.
3. Imballaggio e stoccaggio
Le barre dell'armatura preformate vengono imballate nella cassa di compensato e immagazzinate nel magazzino.
4. I vantaggi delle aste per armature preformate
Le aste per armature preformate offrono una gamma di caratteristiche chiave che le rendono estremamente vantaggiose in varie applicazioni. Ecco alcuni dei vantaggi notevoli:
Codifica colore per una facile installazione. Ogni barra di armatura preformata è disponibile in diversi colori, come giallo, verde o nero. Questo sistema di codifica a colori consente un'installazione più semplice, poiché aiuta con l'allineamento delle aste. Identificando rapidamente l'asta dell'armatura con codice colore, gli installatori possono semplificare il processo di installazione.
Riparazione e ripristino dei danni. Le barre di armatura preformate possono essere incredibilmente utili in situazioni in cui i conduttori in alluminio o ACSR hanno subito meno del 50% di danni sui trefoli esterni. Queste aste possono aiutare a ripristinare la conduttanza nominale e la resistenza del conduttore al 100%, migliorando le prestazioni e l'affidabilità complessive.
Protezione contro le vibrazioni. Oltre alla salvaguardia dagli elementi naturali e dal deterioramento, le armature preformate offrono anche protezione dagli effetti delle vibrazioni. Aiutano il cavo conduttore a resistere alle forze di fatica causate dalle vibrazioni di tipo eolico, garantendo una lunga durata in ambienti difficili.
Compatibilità con conduttori intercettati. Alcuni conduttori in alluminio, come gli ACSR, possono essere filettati con barre di armatura preformate. Tuttavia, è essenziale spazzolare accuratamente il conduttore e applicare un inibitore dell'ossido prima di maschiare. Ciò garantisce una conduttività ottimale e una connessione sicura.
Installazione semplice. L'installazione di barre di armatura preformate su una linea di trasmissione è un processo semplice che non richiede competenze o competenze tecniche. Un singolo individuo può installare facilmente queste aste utilizzando un set di strumenti standard. Pertanto, non sono necessari strumenti specializzati o formazione approfondita.
5. Come installare le aste per armature preformate
L'installazione delle aste per armature preformate è semplice e può essere eseguita seguendo questi passaggi:
Segna il direttore d'orchestra. Iniziare indicando un piccolo segno identificativo sul conduttore, segnando il punto in cui inizierà l'installazione dell'asta dell'armatura. Questo segno sarà utile durante il processo di installazione.
Controlla il codice colore. Ispezionare l'asta dell'armatura per il contrassegno con codice colore, assicurandosi che sia allineata con lo strato esterno del conduttore. Ciò garantirà il corretto montaggio e allineamento durante l'installazione.
Ruota l'asta dell'armatura. Ruotare l'asta dell'armatura attorno al conduttore a spirale, garantendo una distanza di presa compresa tra 1 e 1,5. Ciò garantisce un'installazione sicura e stabile.
Ripeti il processo. Continuare il processo di installazione ripetendo i passaggi 2 e 3 per installare le restanti barre dell'armatura preformate.
Fissare le aste. A seconda della direzione della spirale delle aste, avvolgerle tutte insieme all'estremità per garantire un'installazione sicura e ordinata. Questo completa il processo di installazione.
In conclusione, le barre di armatura preformate offrono numerosi vantaggi, tra cui la codifica a colori per una facile installazione, capacità di riparazione dei danni, protezione dalle vibrazioni, compatibilità con conduttori dotati di prese e installazione semplice. Seguendo i semplici passaggi di installazione sopra descritti, è possibile garantire un'installazione affidabile e di successo delle aste per armature preformate.
Le aste per armature sono adatte per la manutenzione utilizzando strumenti hot line e sono montate nei punti di sospensione dei conduttori di linea ad eccezione dei punti di sospensione dei ponticelli.
Installazione:
Installare le barre dell'armatura preformate in conformità con le raccomandazioni approvate da Tronco Electric. Centrare le aste in ciascun morsetto di sospensione in modo che la variazione tra la linea centrale del morsetto e il punto medio dell'asta non sia superiore a 50 mm. Prestare la dovuta attenzione nel posizionare le ultime aste del set in modo che la superficie del conduttore non venga danneggiata.
