  • informazione
  • Descrizione del prodotto

Introduzione al morsetto per scanalatura parallela

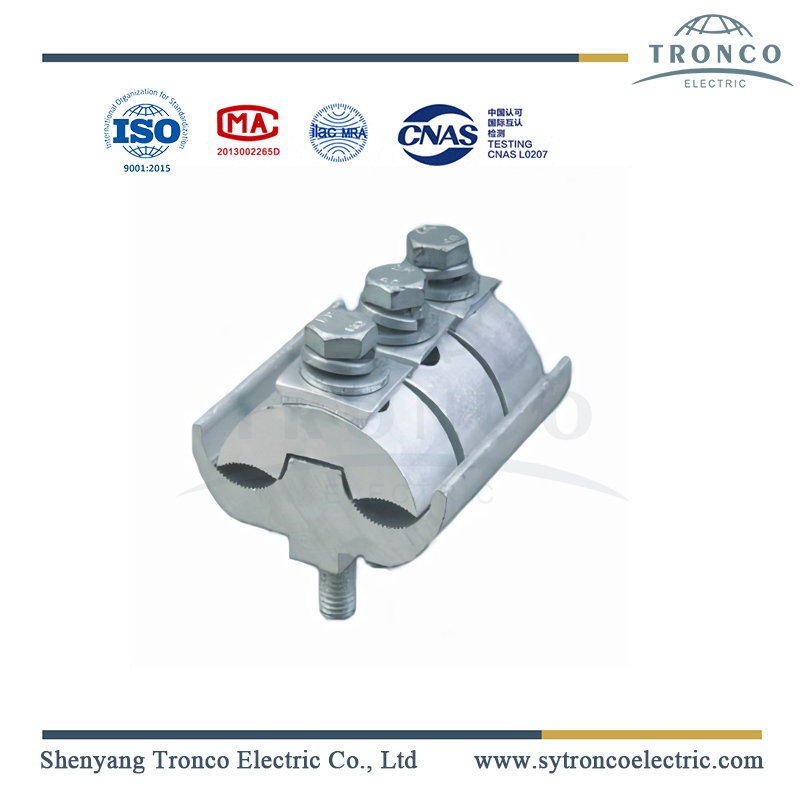

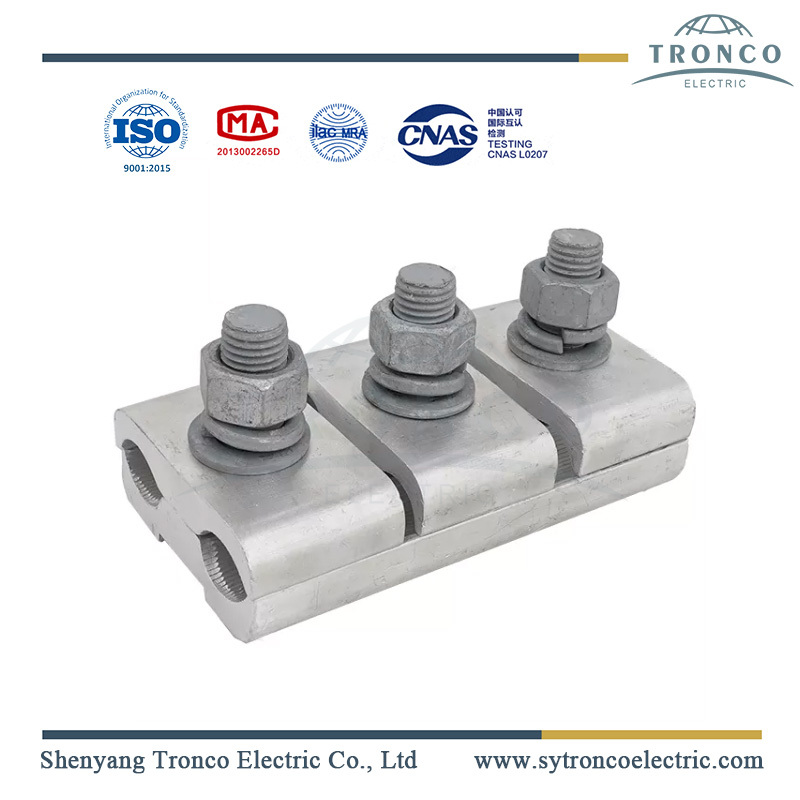

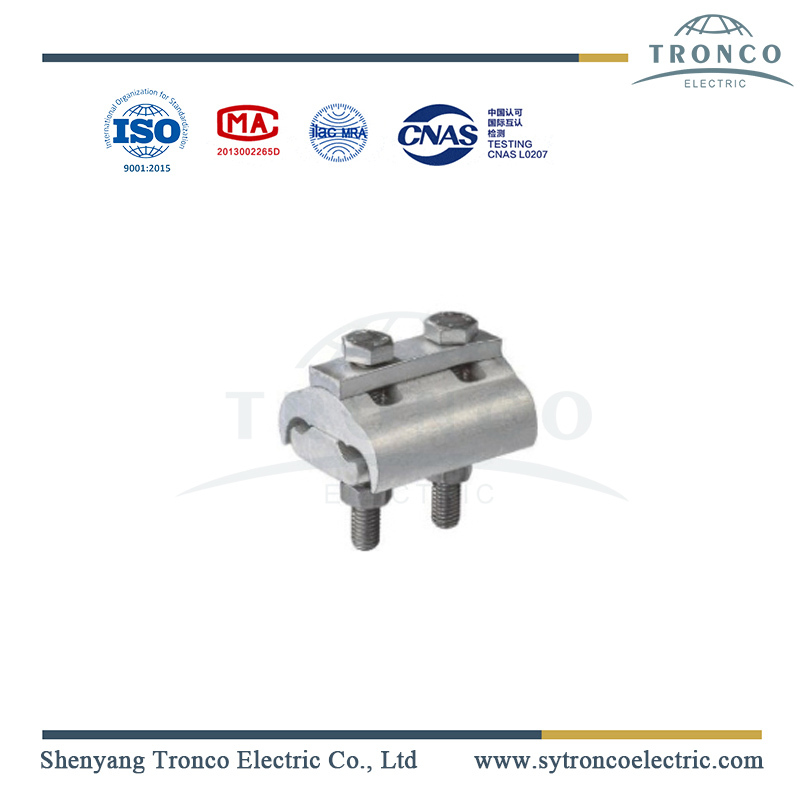

Il morsetto PG viene utilizzato per linee di trasmissione e distribuzione come raccordi di giunzione, per la connessione di derivazione di conduttori in lega di alluminio. I materiali del morsetto PG e del morsetto H sono Al. I morsetti con scanalatura parallela sono costituiti da un corpo del morsetto, un bullone e un dado, una rondella elastica e una rondella piatta.

PG clamp for conductors

I morsetti con scanalatura parallela sono adatti per il collegamento di conduttori. I morsetti sono realizzati in lega di alluminio, che resiste ai carichi meccanici e alle condizioni di servizio. Il materiale è resistente alla corrosione e, una volta effettuata la connessione, mantiene la sua conduttività per tutta la vita del giunto.

Specifiche tecniche del morsetto per scanalature parallele

Parallel groove clamp

Tipo

Conduttore

Superficie (mm2)

Dimensioni (mm)

Peso

(Kg)

UN

l

R

H

JB-0

16~25

38

72

3.5

42

0,2

JB-1

35~50

46

80

5.0

53

0.4

JB-2

70~95

54

114

7.0

65

0,7

JB-3

120~150

64

140

8.5

70

1.1

JB-4

185~240

72

144

11.0

75

1.3

JB-5

300~400

100

215

15.0

100

3.9

JB-6

500~600

110

230

18.0

120

5.1


Tipo

Filo di acciaio

Superficie (mm2)

Dimensioni (mm)

Peso

(Kg)

UN

l

R

H

JBB-1

25~35

44

90

4.5

48

0,7

JBB-2

50~70

50

90

6.0

60

1.0

JBB-3

100~120

56

124

7.0

65

1.9

Aluminum PG clamp

PG clamp for conductors

Parallel groove clamp


Il corpo e il supporto del morsetto PG sono realizzati in lega di alluminio.
Le altre parti sono in acciaio zincato a caldo secondo BS 729
La dimensione del conduttore è necessaria per realizzare la progettazione.

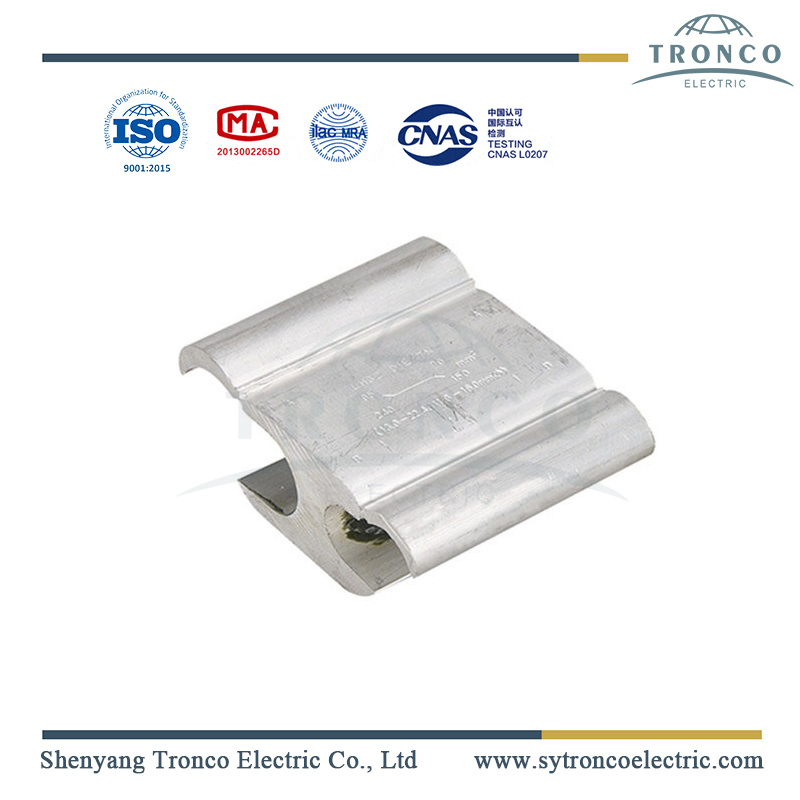

Sono disponibili anche fascette a compressione H e fascette bimetalliche PG Rame-Alluminio.
