Isolante per perni
- informazione
- Descrizione del prodotto
- video

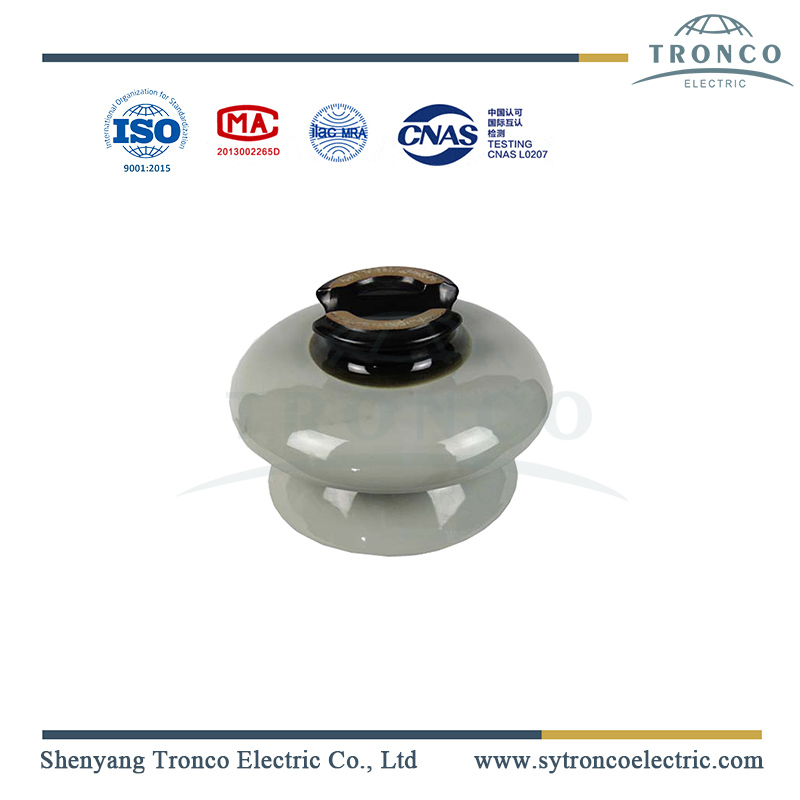

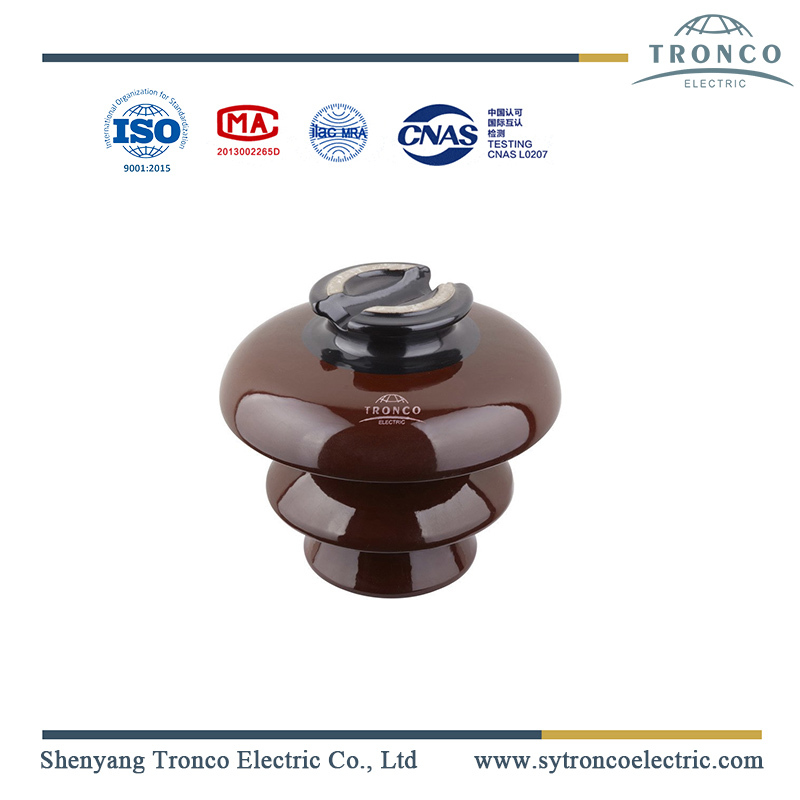

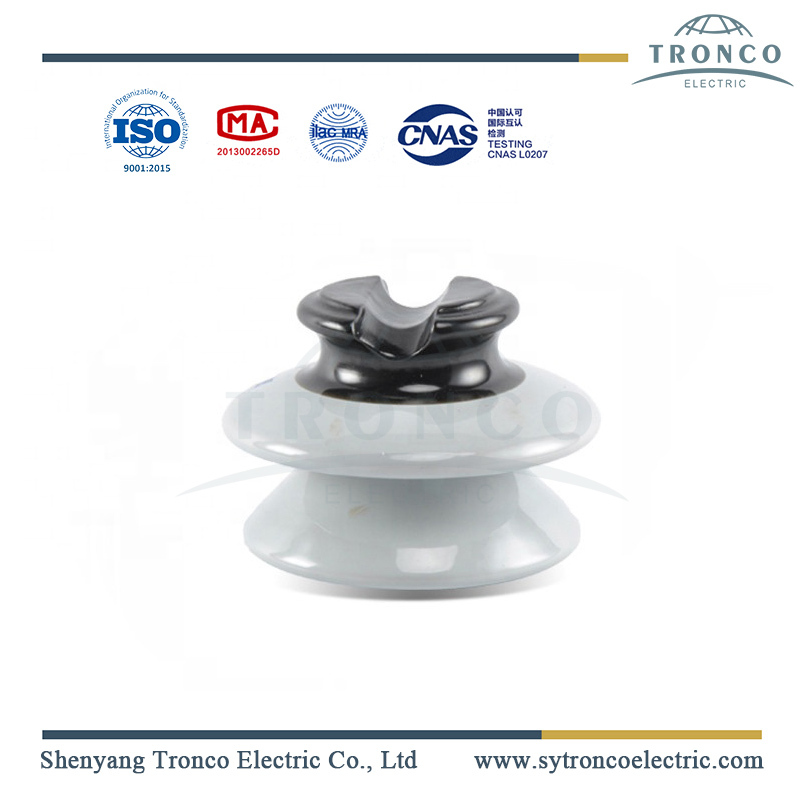

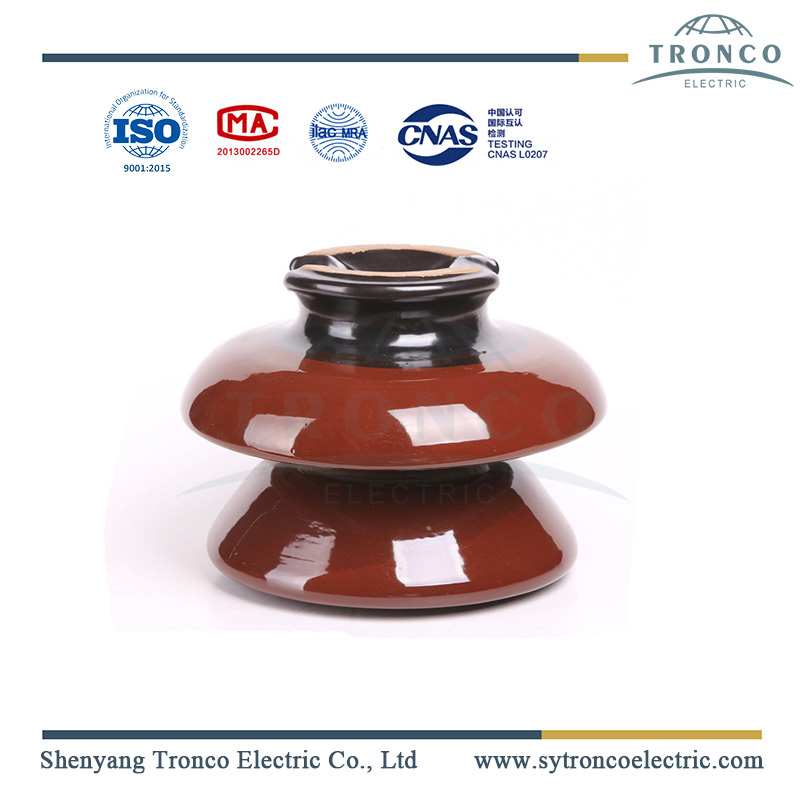

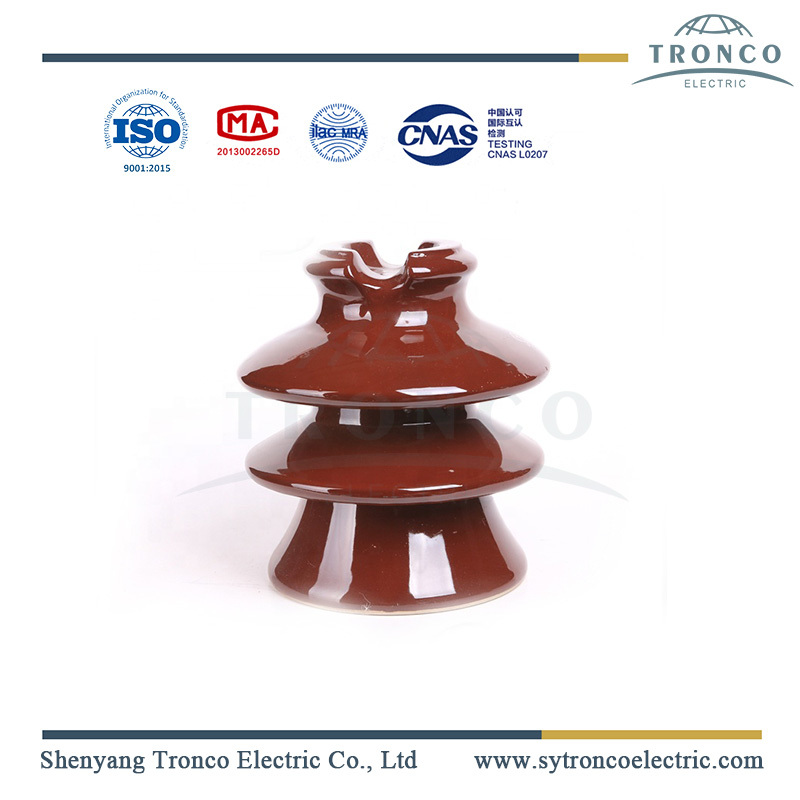

Descrizione dell'isolante per perno in porcellana
Un isolatore Pin è costituito da un singolo pezzo di ceramica o da due o più componenti ceramici collegati permanentemente insieme e destinati ad essere montati rigidamente su una struttura di supporto tramite un perno/mandrino isolante. Normalmente, l'isolatore del perno può essere un ditale in zinco con tipo di filettatura e tipo di filettatura in porcellana.
L'isolatore con perno in porcellana è una soluzione affidabile e versatile per trasmissioni di potenza elettrica fino a 36 KV. Questo isolante di alta qualità offre eccezionale resistenza meccanica, buone prestazioni antinquinamento e costi competitivi. La sua costruzione semplice e la facile manutenzione lo rendono una scelta eccellente per le applicazioni.
1. Specifiche tecniche
Capacità di tensione: fino a 33 KV
Materiale di costruzione: porcellana
Tipo: isolante pin
Opzioni di montaggio: può essere utilizzato verticalmente e orizzontalmente
CEI Classe | P-11-Y | P-15-Y | P-22-Y | |||||||||
Tipo di isolante | Pianura | Radio Libera | Pianura | Radio Libera | Pianura | Radio Libera | ||||||
Tensione nominale di sistema consigliata/kV | 11 | 15 | 22 | |||||||||
Distanza totale di dispersione/mm | 254 | 298 | 432 | |||||||||
Distanza di dispersione protetta/mm | 102 | 133 | 200 | |||||||||
Altezza perno consigliata/mm | 152 | 165 | 178 | |||||||||
Resistenza a sbalzo/kN | 11 | 11 | 11 | |||||||||
Tensione minima di flashover | Frequenza di potenza | Secco/kV | 75 | 80 | 100 | |||||||
Bagnato/kV | 50 | 55 | 60 | |||||||||
50% Impulso | Positivo/kV | 115 | 130 | 160 | ||||||||
Negativo/kV | 150 | 175 | 205 | |||||||||
Data della tensione di influenza radioattiva | Frequenza di potenza di un minuto | Secco/kV | 65 | 70 | 90 | |||||||
Bagnato/kV | 45 | 50 | 55 | |||||||||
Impulso/kV | 95 | 110 | 150 | |||||||||
Tensione di perforazione a frequenza industriale/kV | 150 | 150 | 145 | |||||||||
Dati sulla tensione di influenza radio | Prova la tensione a terra/kV | 15 | 15 | 15 | 15 | 22 | 22 | |||||
RIV massimo a 1.000kHz/MIN | 8.000 | 100 | 8.000 | 100 | 12.000 | 100 | ||||||
Dimensione della testa del perno | Testa piccola in acciaio | Testa grande in acciaio | ||||||||||
Peso netto/kg | 1.7 | 2.0 | 2.3 | |||||||||
2. Processo di fabbricazione
3. Applicazione
L'isolante di tipo pin è praticamente impiegato nei sistemi di trasmissione e distribuzione di potenza con tensioni inferiori a 33 kV. Il conduttore della linea di trasmissione passa attraverso la scanalatura ed è legato all'isolante mediante filo.
Isolante per perno in porcellana
Come funziona
L'isolatore con perno in porcellana è specificamente progettato per fornire un isolamento efficace nei sistemi di trasmissione di energia elettrica. Viene installato tra la linea elettrica e la struttura portante o il palo per impedire il flusso di corrente elettrica verso terra. Isolando in modo sicuro il conduttore, garantisce la trasmissione sicura e ininterrotta dell'elettricità.
FAQ
1. È possibile utilizzare l'isolante per perno in porcellana sia con orientamento verticale che orizzontale?
Sì, l'isolatore con perno in porcellana è versatile e può essere installato verticalmente o orizzontalmente, a seconda dei requisiti specifici dell'applicazione.
2. Quale capacità di tensione supporta l'isolante con perno in porcellana?
L'isolatore con perno in porcellana è in grado di gestire capacità di tensione fino a 33 KV, rendendolo adatto per un'ampia gamma di progetti di trasmissione di potenza.
3. La manutenzione dell'isolante con perno in porcellana è semplice?
Sì, la struttura semplice dell'isolante con perno in porcellana consente una facile manutenzione. Ispezioni visive e pulizia regolari sono in genere sufficienti per garantirne le prestazioni continue.
Aggiorna il tuo sistema di trasmissione di potenza con l'isolante per perni in porcellana di livello professionale. Questo isolante affidabile ed economico offre elevata resistenza meccanica, buona distanza superficiale e semplice manutenzione. Grazie alla sua versatilità e al prezzo competitivo, è la scelta ideale per una varietà di applicazioni. Ordina il tuo oggi e sperimenta maggiore efficienza e sicurezza nella tua configurazione elettrica.
Un conduttore deve essere fissato sulla scanalatura superiore o sulla scanalatura laterale dell'isolatore del perno con un tirante superiore o laterale.
Caratteristiche
Elevata resistenza meccanica
Buone prestazioni antinquinamento
Prezzo relativamente competitivo
