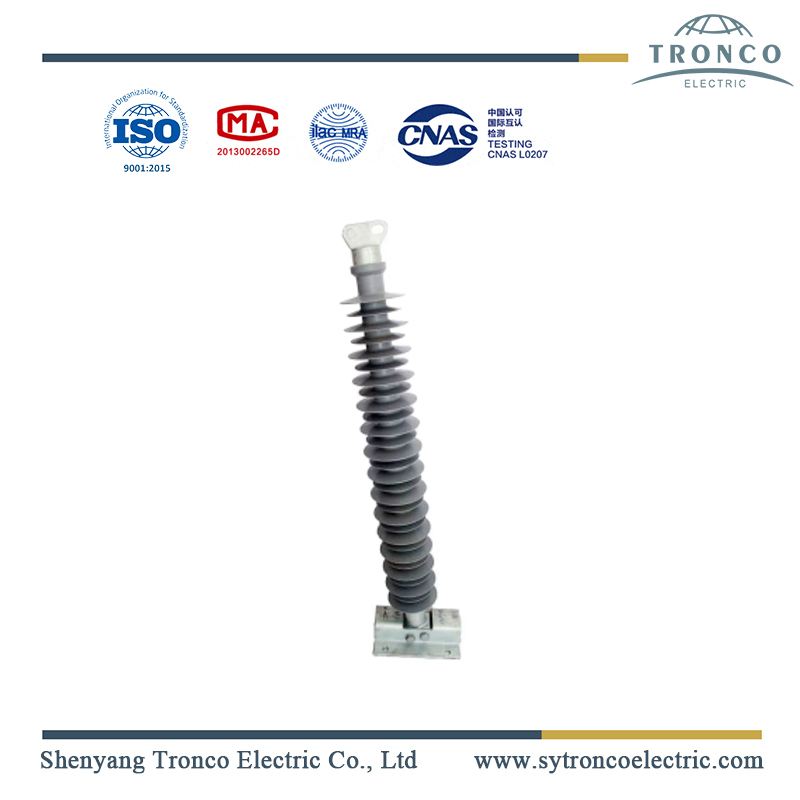

Isolante per pali orizzontali in polimero

horizontal line post insulator

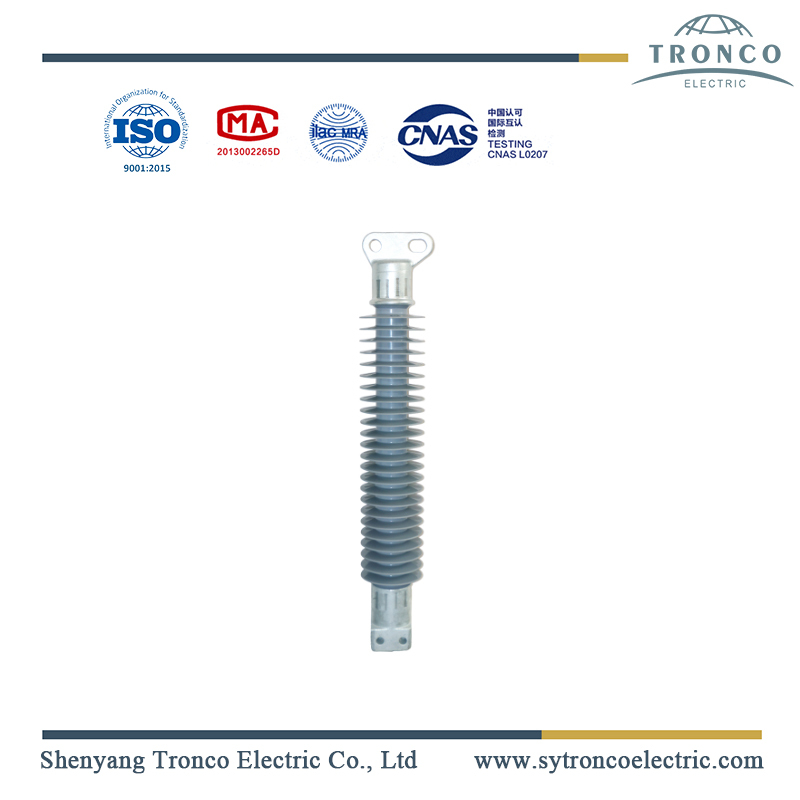

Isolante per palo di linea da 33 kV

line post insulator

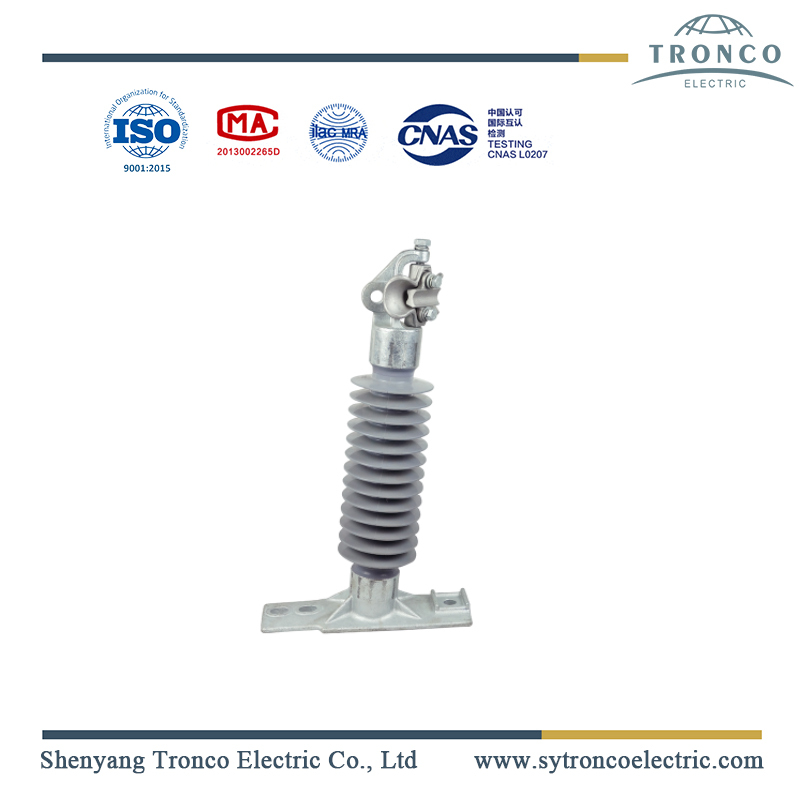

Isolante per pali di linea da 66 kV

polymer line post

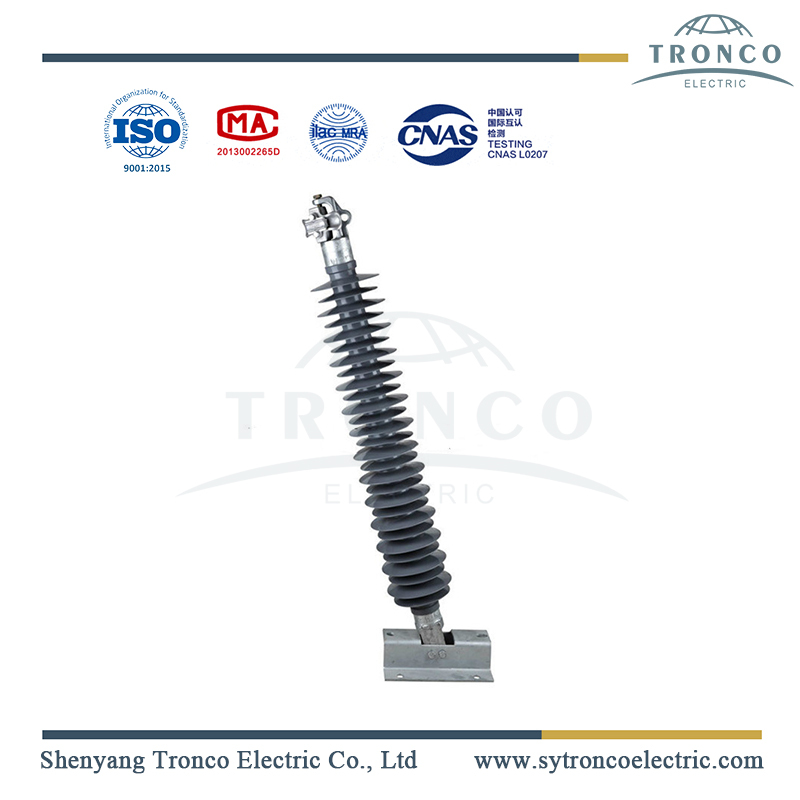

Isolante per pali di linea da 132 kV

horizontal line post insulator

Isolante per pali di linea da 220 kV


line post insulator

Breve istruzione

L'isolatore post linea composita, noto anche come isolante post linea polimerica, è un isolante ampiamente utilizzato nelle linee di trasmissione e distribuzione elettrica. Il perno della linea polimerica è composto principalmente da tre parti, il che conferisce al perno della linea polimerica caratteristiche e vantaggi unici rispetto ai tradizionali isolanti in porcellana.


  • Anima in fibra di vetro

  • Gomma siliconica HTV

  • Raccordi terminali in metallo.


Le caratteristiche chiave degli isolatori per linee orizzontali includono elevata resistenza meccanica, prestazioni elettriche superiori, design leggero e resistenza all'inquinamento. Queste caratteristiche li rendono una scelta affidabile ed efficiente per isolare le linee di trasmissione e distribuzione, garantendo il funzionamento regolare e sicuro degli impianti elettrici.

Chi siamo

polymer line post

Caratteristiche principali


Elevata resistenza meccanica. Il nucleo in FRP offre un'eccellente capacità di carico, consentendo all'isolante di resistere a varie sollecitazioni meccaniche, come vento, ghiaccio e vibrazioni. Ciò li rende particolarmente adatti per l'uso in aree con condizioni meteorologiche avverse o carichi meccanici elevati.


Design leggero.Rispetto ai tradizionali isolatori in porcellana, gli isolatori a palo della linea orizzontale sono significativamente più leggeri, rendendo l'installazione e la manutenzione più facili e più convenienti. Inoltre, la costruzione leggera riduce il carico sulle strutture di supporto, migliorando la stabilità complessiva delle linee di trasmissione.


Ottima resistenza all'inquinamento.La natura idrofobica dell'alloggiamento in gomma siliconica impedisce l'accumulo di sporco, polvere e sostanze inquinanti sulla superficie, riducendo il rischio di scariche elettriche causate dall'inquinamento. Ciò li rende particolarmente adatti per l’uso in zone costiere o regioni con elevati livelli di inquinamento industriale.


Scheda tecnica

horizontal line post insulator

Isolante composito per linea orizzontale

line post insulator

Isolante per pali orizzontali in polimero

Disegnare no.

Tensione nominale

(kV)

Lunghezza della sezione

(mm)

Forza a sbalzo

(kN)

Distanza di dispersione

(mm)

Tensione di tenuta all'impulso di un fulmine

(kV)

Tensione di tenuta a frequenza industriale

(kV)

FPW-11/10112251030013048
FPW-33/103338710900200100
FZS-69/11.169950111753260130
FZSW-138/1013816611014495700400
FZSW-230/12.5230227812.572001050460



Standard per isolatori per linee composite



IEC 61952-1 2019-04

Isolatori per linee aeree – Isolatori di linea compositi per sistemi AC con tensione nominale superiore a 1 000V –

ANSI/NEMA C29.17-2022

Standard nazionale americano per isolanti compositi: tipo a montante per linea di trasmissione

ANSI/NEMA C29.18-2023

Standard nazionale americano per isolanti compositi: tipo di montante della linea di distribuzione



Workshop sugli isolatori post linea composita


Tre modi di produrre


1

Stampaggio a compressione

Il metodo dello stampaggio viene normalmente utilizzato per isolatori di bassa o media tensione

2

Stampaggio a iniezione

la tecnologia dello stampaggio a iniezione viene utilizzata per la vulcanizzazione del rivestimento in silicone sugli isolanti ad alta tensione.

3

Approccio modulare

Consente una gamma più ampia di possibili geometrie di capannoni e design di isolanti, senza un corrispondente grande investimento in diversi stampi costosi


polymer line post

Isolanti semilavorati

horizontal line post insulator

Officina

line post insulator

Isolatori per pali di linea AT

polymer line post

In corso


Strutture di prova


horizontal line post insulator

Controllo dimensionale e test di carico di flessione


- Esame visivo


- Verifica delle dimensioni (E1+E2)


- Prova di zincatura (E1+E2)


- Verifica dell'SCL (E1)



line post insulator

Test di carico elettrico e di tensione


- Prova di tensione di tenuta all'impulso di fulmine secco


- Prova della frequenza di rete bagnata


- Prova di tenuta ad impulso di commutazione in umido per isolatori destinati a sistemi con

   Um≥300kV


- Prova di carico a trazione





Imballaggio e consegna della linea di polimeri


Soluzione di imballaggio adatta al mare e all'aria

polymer line post

CASSA IN COMPENSATO

Esente da fumigazione, Le casse in compensato offrono una combinazione di resistenza, durata, personalizzazione ed efficienza dei costi, rendendole una soluzione di imballaggio affidabile ed efficiente per un'ampia gamma di settori.

horizontal line post insulator

scatola di cartone

I cartoni sono disponibili in varie forme e dimensioni, rendendo gli isolanti adatti al confezionamento di un'ampia gamma di prodotti, lleggero e impilabile, facile da riporre e trasportare. Materiali riciclabili, Conveniente

line post insulator

TUBO DI CARTA

Adatto per imballare gli isolatori per sospensioni ad asta lunga ad alta tensione, o gli isolatori per postazioni di linea composita e gli isolatori per postazioni di stazione composita. Prestazioni costose ma migliori rispetto alle casse e ai cartoni in compensato.



Applicazione dell'isolatore post-linea


polymer line post

Gli isolatori per linee orizzontali sono utilizzati nei sistemi di trasmissione e distribuzione di energia elettrica per supportare e isolare le linee elettriche aeree. Sono tipicamente realizzati in materiali ceramici o compositi e hanno una forma cilindrica con orientamento orizzontale.


L'applicazione principale degli isolatori per linee orizzontali è fornire isolamento elettrico e supporto meccanico per le linee elettriche, prevenendo perdite di corrente e garantendo la trasmissione sicura e affidabile dell'elettricità. Questi isolanti sono progettati per resistere a livelli di alta tensione e varie condizioni ambientali, come pioggia, umidità e inquinamento.


Gli isolatori per linee orizzontali vengono installati su pali o torri di trasmissione e distribuzione, con la linea elettrica che passa attraverso il foro centrale dell'isolatore. La superficie dell'isolante è progettata per impedire la formazione di un percorso conduttivo tra la linea elettrica e il palo o la torre, prevenendo così archi elettrici e scariche elettriche.


Oltre alle loro proprietà isolanti, gli isolatori per linee orizzontali forniscono anche supporto meccanico alle linee elettriche. Sono progettati per resistere alle sollecitazioni meccaniche causate dal vento, dal ghiaccio e da altri fattori ambientali, garantendo che le linee elettriche rimangano stabili e sicure.


Nel complesso, gli isolanti rinforzati svolgono un ruolo fondamentale nel mantenere l'affidabilità e la sicurezza dei sistemi di trasmissione e distribuzione di energia aerea. Forniscono sia isolamento elettrico che supporto meccanico, consentendo la trasmissione efficiente e ininterrotta dell'elettricità.


L'isolatore post linea composita è costituito da un nucleo solido isolante cilindrico portante, un alloggiamento e raccordi terminali fissati al nucleo isolante. È destinato ad essere sottoposto a carichi a sbalzo, di trazione e di compressione

Nucleo di un isolante composito
La parte isolante interna di un isolante composito progettata per garantire la
caratteristiche meccaniche. Il nucleo è solitamente costituito da fibre posizionate in una matrice a base di resina o da un materiale isolante omogeneo.
