  • informazione
  • Descrizione del prodotto

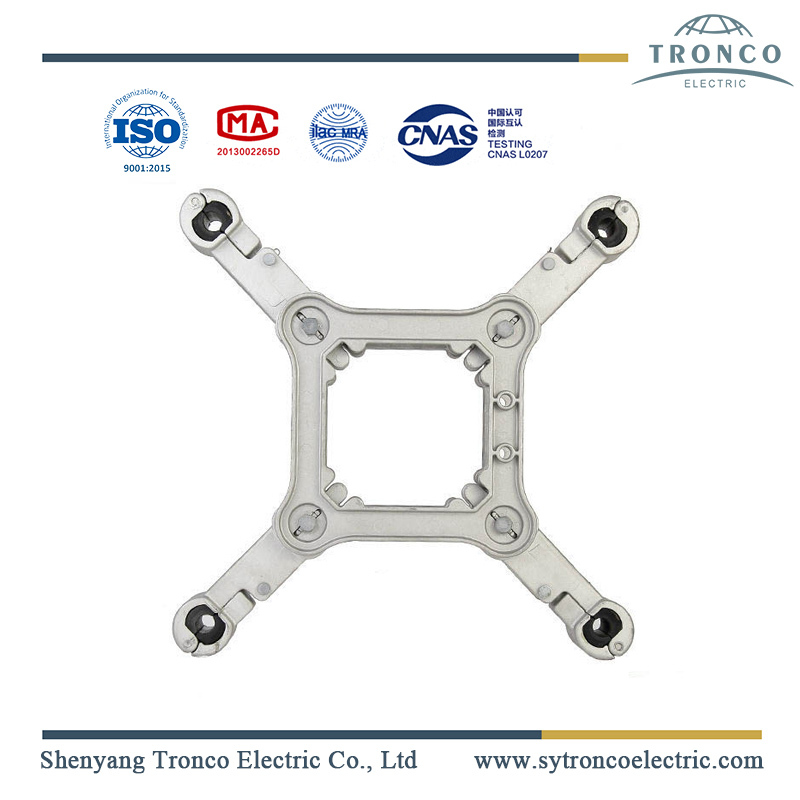

Introduzione agli ammortizzatori distanziali

Il numero di smorzatori distanziatori deve essere distribuito in modo efficiente tra le campate a intervalli disuguali approvati non superiori a 80 m e a non meno di 2 m di distanza da qualsiasi giunto di mezzeria o manicotto di riparazione in modo da soddisfare i seguenti requisiti.

  1. Sono esclusi i contatti dei subconduttori in normali condizioni di servizio.

  2. Il fascio di conduttori ha una stabilità torsionale soddisfacente.

  3. Sono esclusi i danni ai subconduttori e agli stessi distanziatori per cortocircuito.

Tutte le teste dei bulloni sono mantenute all'interno del corpo del morsetto e la forma del morsetto fornisce un ampio raggio attorno al conduttore per garantire un livello senza effetto corona superiore a quello del fascio di conduttori.

Scheda tecnica

Spacer for conductors

Tipo

Adatto

Conduttore, diametro (mm)

Dimensioni (mm)

Peso

(Kg)

UN

l

D

FFJQ-204

20-21

60

200

11

1.0

FFJQ-205

22-28

60

200

14

1.0

FFJQ-404

20-21

60

400

11

2.0

FFJQ-405

22-28

60

400

14

2.0

FFJQ-455

26-31

60

450

15.5

2.3

FFJQ-457

26-31

60

457

15.5

2.5

Il corpo e i custodi sono realizzati in lega di alluminio. Il buffer è DEMP. Il morsetto è un elastomero (DEMP). Le altre parti sono in acciaio zincato a caldo.

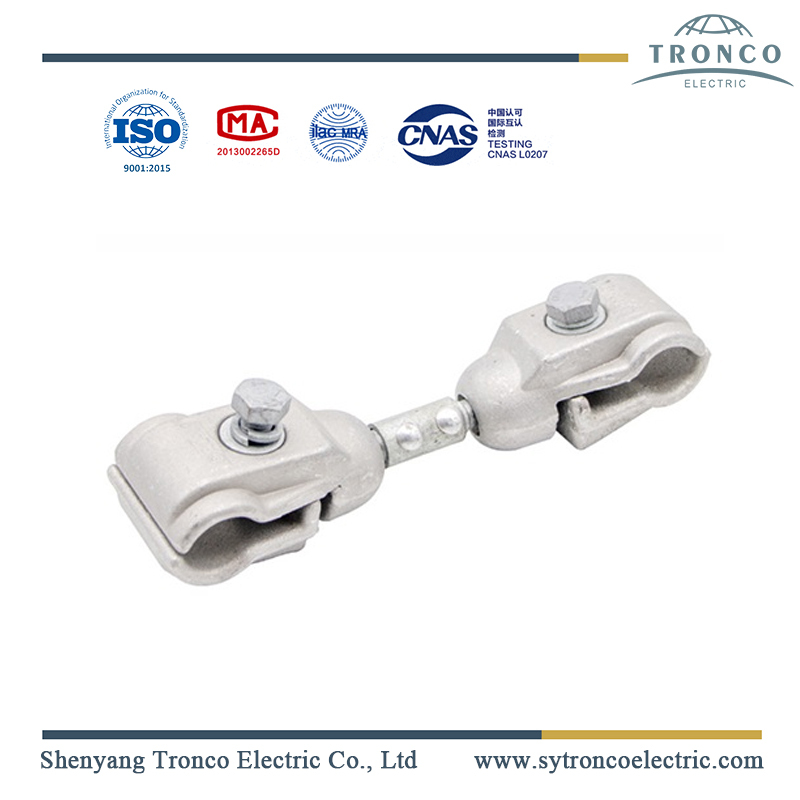

Twin spacer

Rigid spacer

Oltre agli smorzatori di vibrazioni, i conduttori di fase sono dotati di smorzatori distanziatori per mantenere la distanza richiesta tra i subconduttori, in tutte le condizioni di lavoro e per proteggere i conduttori dalle vibrazioni. Allo stesso modo, i ponticelli sono dotati di distanziatori rigidi per mantenere la distanza richiesta tra i sub=conduttori.
