Descrizione del giunto a campata media

1. Tipi e specifiche

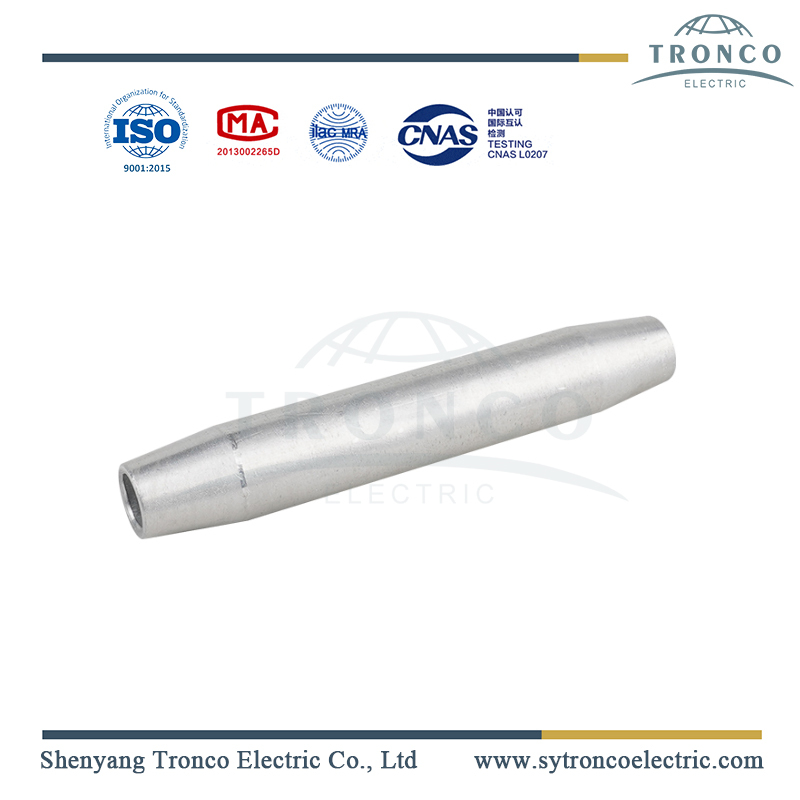

1) Giunto a metà campata per filo di acciaio (tipo a compressione idraulica)

Compression joint

Il giunto di compressione è realizzato in acciaio zincato a caldo.

Tipo	Adatto Filo di acciaio	Dimensioni (mm)			Resistenza allo scivolamento (NON)	Peso (Kg)
Tipo	Adatto Filo di acciaio	D	D	l	Resistenza allo scivolamento (NON)	Peso (Kg)
JY-35G	GJ-35	16	8.4	220	45	0.3
JY-50G	GJ-50	18	9.6	240	60	0.4
JY-70G	GJ-70	22	11.7	290	88	0.7
JY-100G	GJ-100	26	13.7	320	123	1.0
JY-150G	GJ-150	32	16.5	430	162	2.0

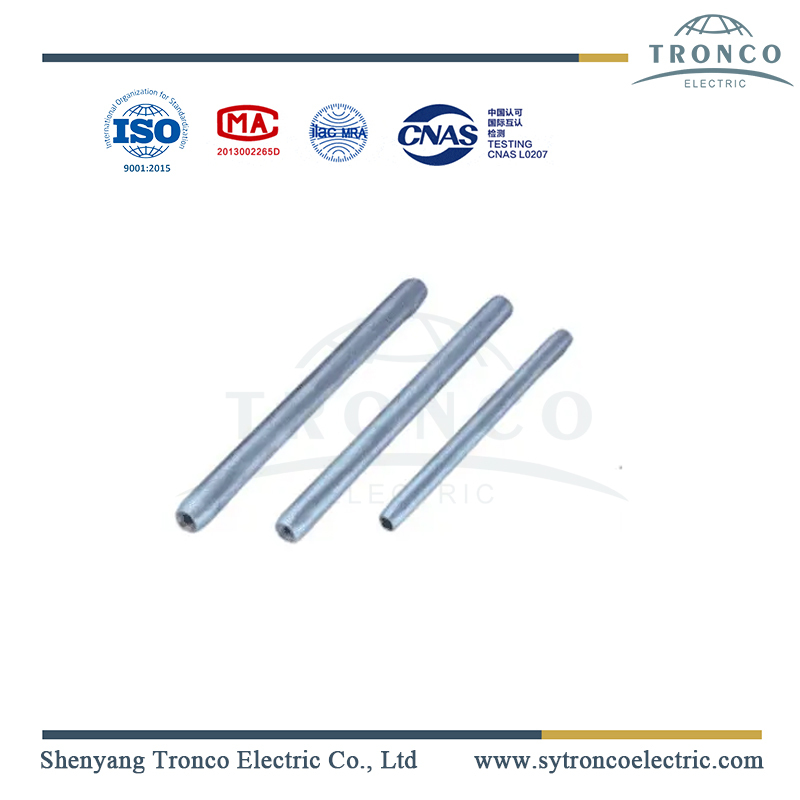

2) Giunto a compressione per conduttore AAC (tipo a compressione idraulica)

Compression splice

Il giunto di compressione per il conduttore AAC è realizzato in lega di alluminio.

Tipo	Adatto Conduttore	Dimensioni (mm)				Resistenza allo scivolamento (NON)	Peso (Kg)
Tipo	Adatto Conduttore	D	F	D	l	Resistenza allo scivolamento (NON)	Peso (Kg)
JY-150L	LJ-150	30	20	17.0	280	22	0.4
JY-185L	LJ-185	32	20	19.0	310	27	0,5
JY-210L	LJ-210	34	20	20.0	330	31	0.6
JY-240L	LJ-240	36	20	21.5	350	34	0.7
JY-300L	LJ-300	40	25	24.0	390	45	1.
JY-400L	LJ-400	45	25	27.5	450	58	1.2
JY-500L	LJ-500	52	30	30.5	510	73	2.0
JY-630L	LJ-630	60	35	34.5	570	87	3.0
JY-800L	LJ-800	65	40	38.5	650	110	3.8

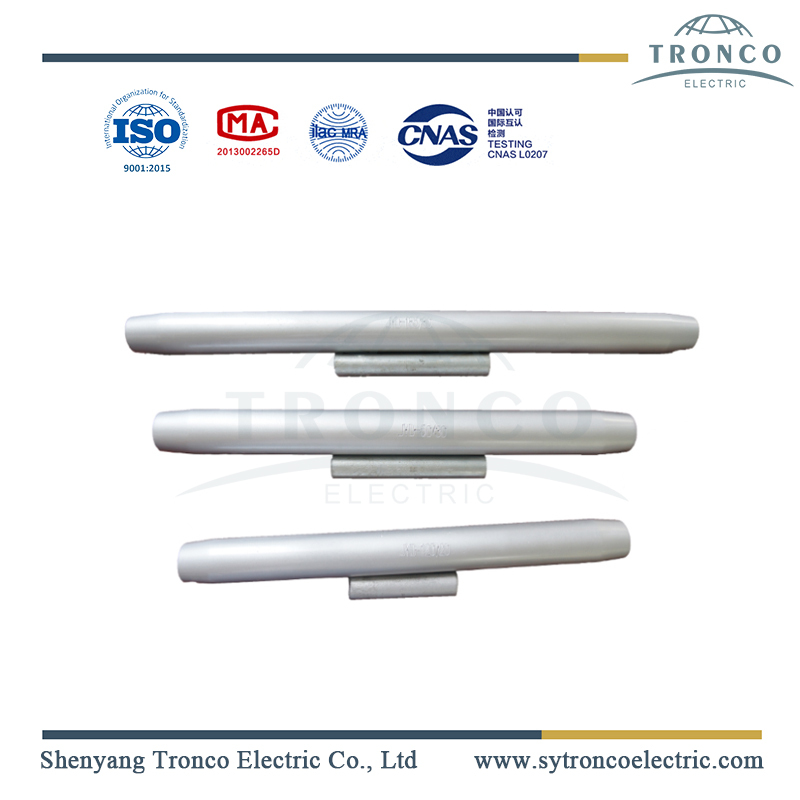

3) Giunto a compressione a mezza campata per conduttore ACSR

Tension splice sleeve

Il manicotto esterno è in alluminio, il manicotto interno è in acciaio zincato a caldo

Tipo	Adatto Conduttore, cod	Dimensioni (mm)						Resistenza allo scivolamento (KN)	Peso (Kg)
Tipo	Adatto Conduttore, cod	D₁	D₁	l	D₂	D₂	l₁	Resistenza allo scivolamento (KN)	Peso (Kg)
JY-170	BIANCHERIA	32	19.5	570	16	7.2	170	60.20	1.35
TU-183	LINCE	32	20.9	590	18	8.9	190	75.71	1.47
JY-240	FALCO	36	23.3	590	18	8.5	190	82.48	1.46
JY-241	HEW	36	23.9	640	20	10.2	230	99.44	1.65
TU-248	ALLODOLA	36	21.9	600	20	9.3	210	85,93	1.55
TU-264	ORSO	40	25.1	680	22	10.7	230	105,83	1.91
JY-282	DOVE	40	25.1	660	18	9.2	210	100,64	2.00
JY-306	PICCIONCINO	40	26.2	660	20	9.6	210	102,98	1.91
JY-322	GROB	40	26.9	680	22	9.9	220	107.17	2.00
JY-376	TEAL	45	27.0	760	22	11.5	260	126,75	2.81
JY-402	CONOOR	45	29.7	730	20	9.8	220	119.29	2.58
JY-428	ZEBRA	48	30.5	740	20	10.1	230	125.31	2.96
JY-445	VINO ROSSO	48	29.3	810	24	12.5	280	146.32	3.28
JY-468	VA BENE	48	30.0	760	22	11.0	250	132,52	2,85
JY-483	RALLO	48	30.9	830	26	13.2	300	163,00	3.17
JY-494	MAIARDO	48	31.6	740	18	7.9	180	109,60	2.25
JY-546	CAROINALE	52	32.5	820	22	10.8	250	143,52	3.45
JY-564	BLUEJAY	52	34.1	760	18	8.5	200	126,75	3.25
JY-604	GRACK	60	36.3	940	24	12.1	280	178,93	5.25

2. Attrezzature di produzione

Compression joint

3. Riferimento vendite

Il giunto a compressione Mid Span viene utilizzato per unire due lunghezze del conduttore. Il giunto ha una resistività inferiore al 75% della resistività della lunghezza equivalente del conduttore. Il giunto a compressione non consente lo scivolamento, il danneggiamento o il cedimento del conduttore completo o di qualsiasi sua parte con un carico inferiore al 95% della resistenza alla trazione finale del conduttore.
Un giunto a mezzeria del tipo a compressione è costituito dalle seguenti parti:
UN. Tubo in lega di alluminio per conduttori in lega di alluminio
B. Tappi conici, ricavati dalla barra di alluminio di purezza del 99 percento.
