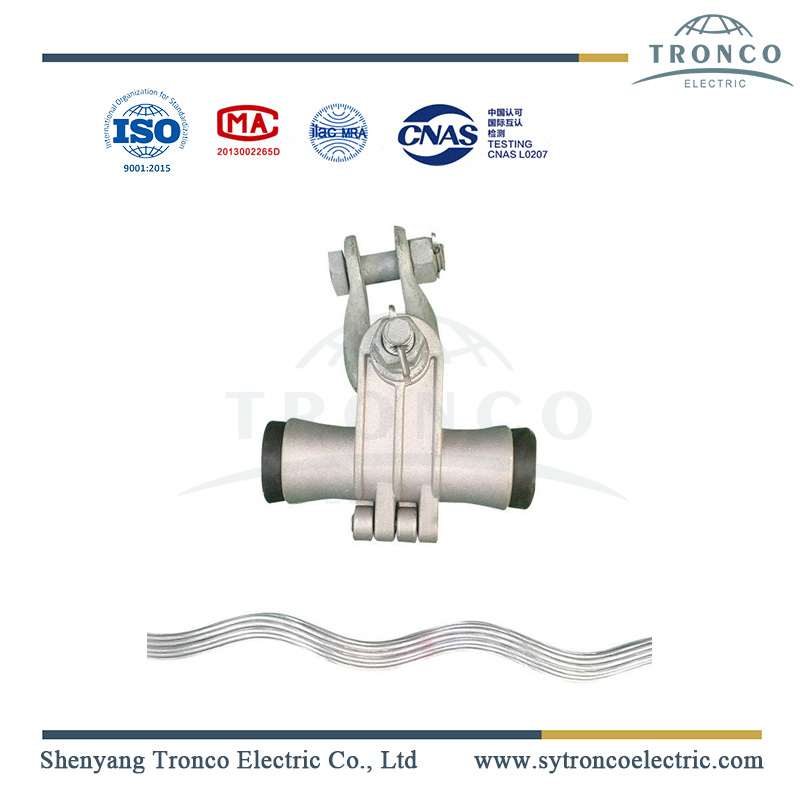

Morsetto di sospensione per OPGW Introduzione

Il morsetto di sospensione per OPGW è dotato di filo intrecciato (Armor Rods) sul cavo con guaina protettiva in neoprene e filo intrecciato tra manicotto e morsetto.



Il neoprene o altro materiale non metallico ha una buona resistenza all'invecchiamento e può sopportare temperature comprese tra +10°C e +55°C senza modificare le sue proprietà essenziali. Questo materiale ha anche un'adeguata resistenza ai raggi ultravioletti, all'ozono o ai fattori di inquinamento.

Nel caso dei getti sono necessarie ulteriori barre spiralate di rinforzo in lega di alluminio e il diametro non è inferiore a 4 mm.

Il materiale che compone le fascette risponde alla norma EN 1559 per le fusioni in leghe di alluminio e alla norma EN 1562 per la ghisa malleabile.

L'asse di rotazione della pinza si trova nell'asse longitudinale del filo di terra/OPGW per evitare qualsiasi distorsione inammissibile del filo di terra/OPGW causata da carichi longitudinali sbilanciati.

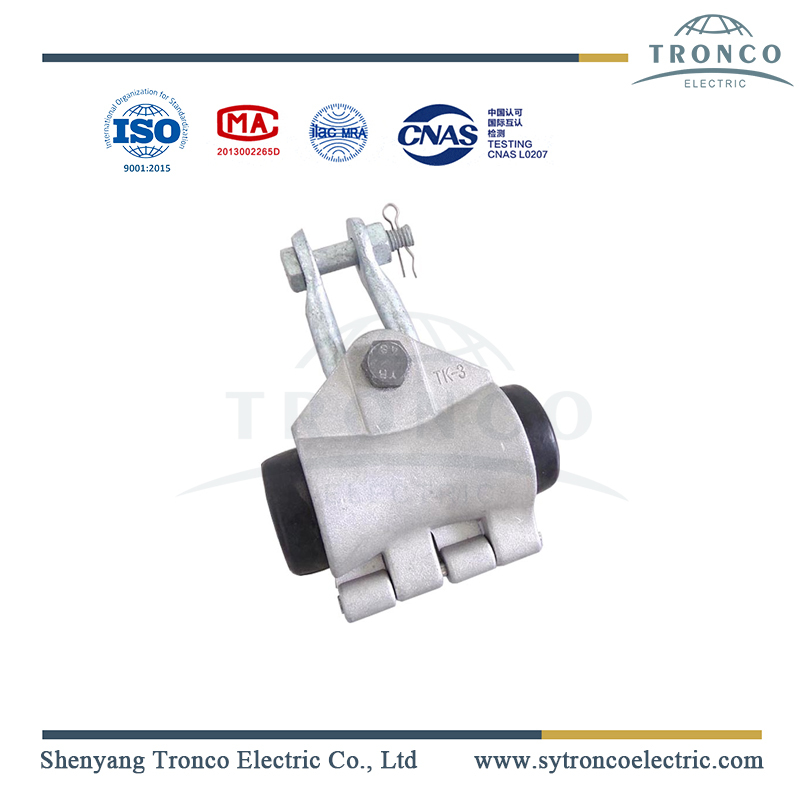

opgw suspension clamp

Tutte le parti ferrose degli elementi che compongono gli assiemi e gli accessori per i conduttori e i cavi di terra sono zincati a caldo secondo la norma ISO 1461. Le copiglie di tutte le fascette ed i rinforzi sono in acciaio inox.

adss clamp

Tutte le parti metalliche diverse dall'acciaio inossidabile sono zincate secondo la norma applicabile. Lo spessore minimo del rivestimento di zinco su angolari, piastre e fazzoletti è di 85μm e sui bulloni 55μm.

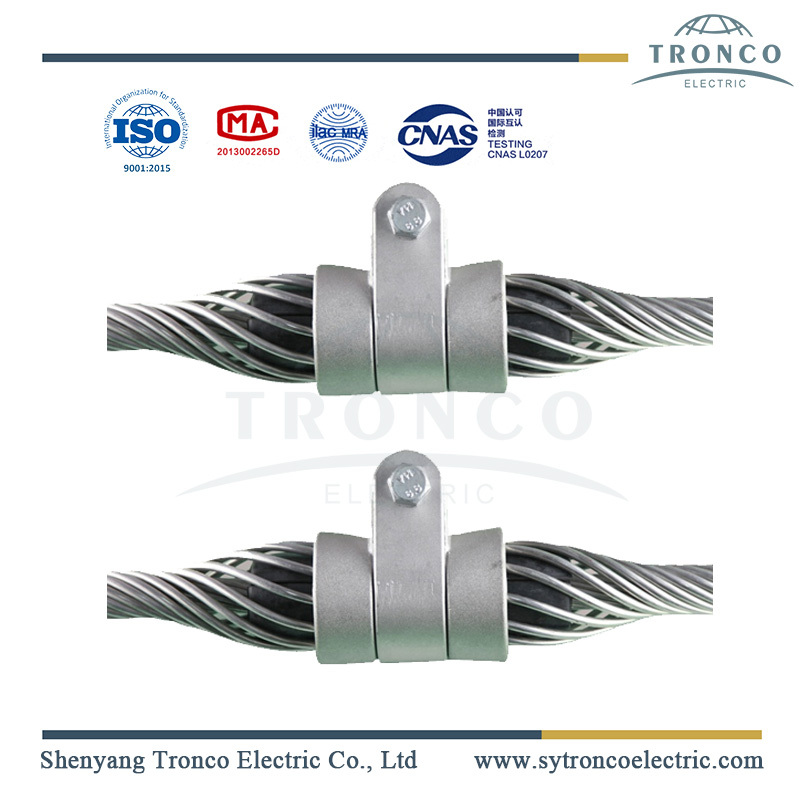

OPGW suspension assembly

Il gruppo di sospensione OPGW è libero di funzionare su un piano verticale parallelo al conduttore fino ad un angolo di almeno ±30° rispetto all'orizzontale. Il morsetto di sospensione è libero di commutare trasversalmente alle piastre del giogo fino ad un angolo di almeno 65° rispetto alla verticale. La resistenza alla rottura minima non è inferiore al 95% della resistenza alla rottura nominale del conduttore/OPGW
