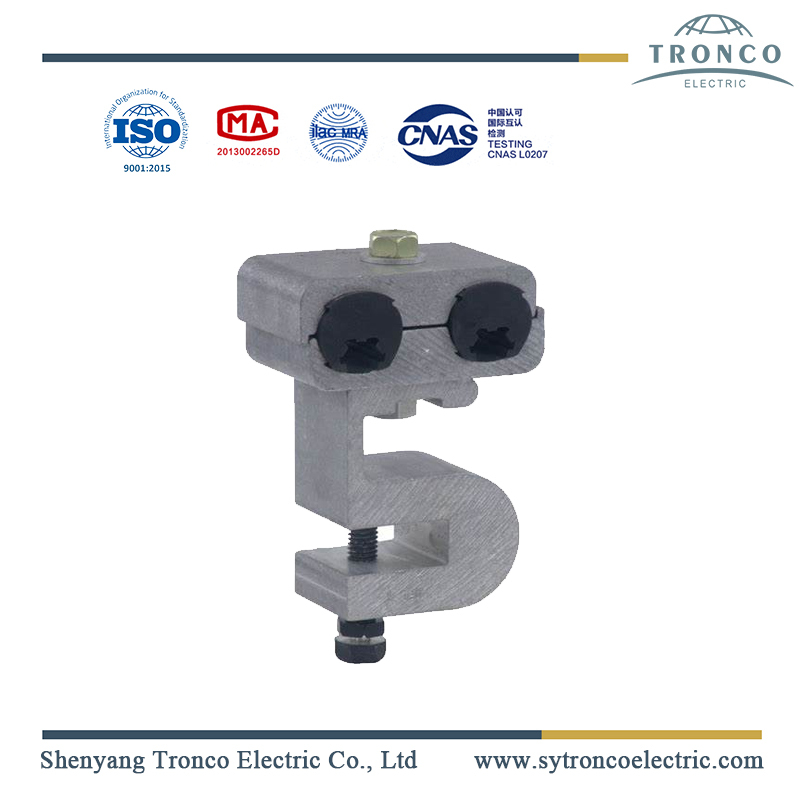

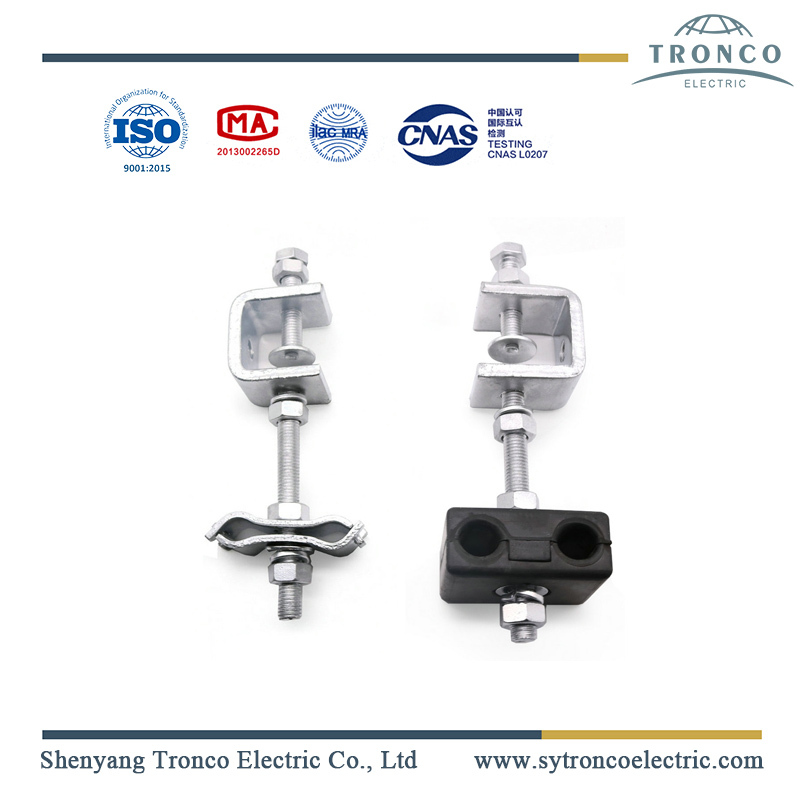

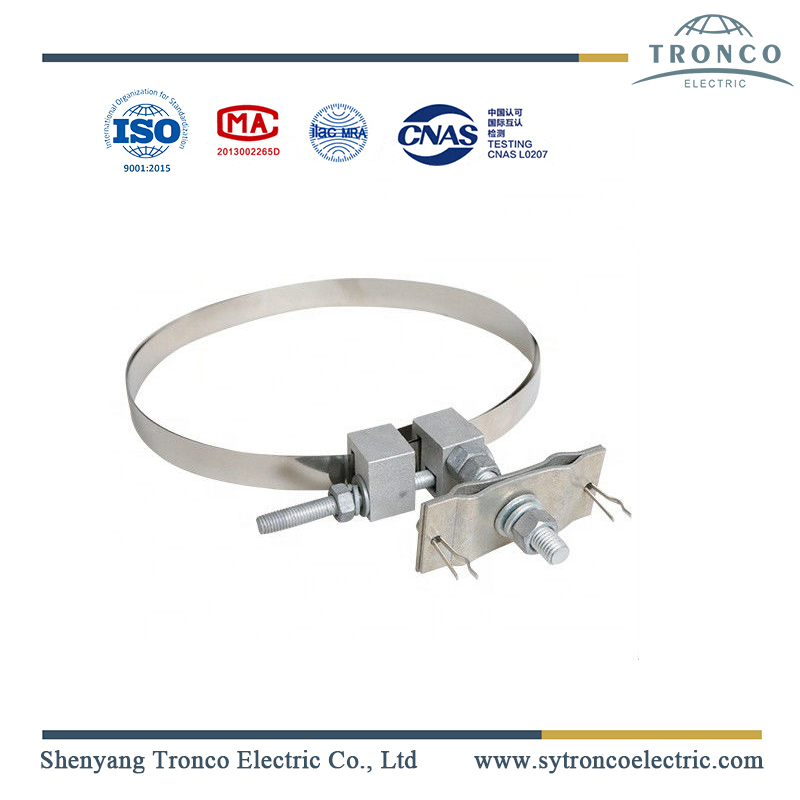

Introduzione al morsetto per conduttore inferiore

Il morsetto per conduttore inferiore viene utilizzato per il fissaggio di OPGW e ADSS sul palo/torre. Il morsetto per cavo basso è adatto ai diametri di cavo richiesti dai clienti. L'installazione è affidabile, comoda e veloce. Il morsetto per cavo inferiore è diviso in due tipi fondamentali: utilizzato su palo e utilizzato su torre. Ciascun tipo di base è suddiviso in tipi di gomma elettroisolante e di metallo. Il morsetto per conduttore inferiore di tipo in gomma elettroisolante viene generalmente utilizzato per l'installazione ADSS, mentre il morsetto per conduttore inferiore di tipo metallico viene generalmente utilizzato per l'installazione OPGW

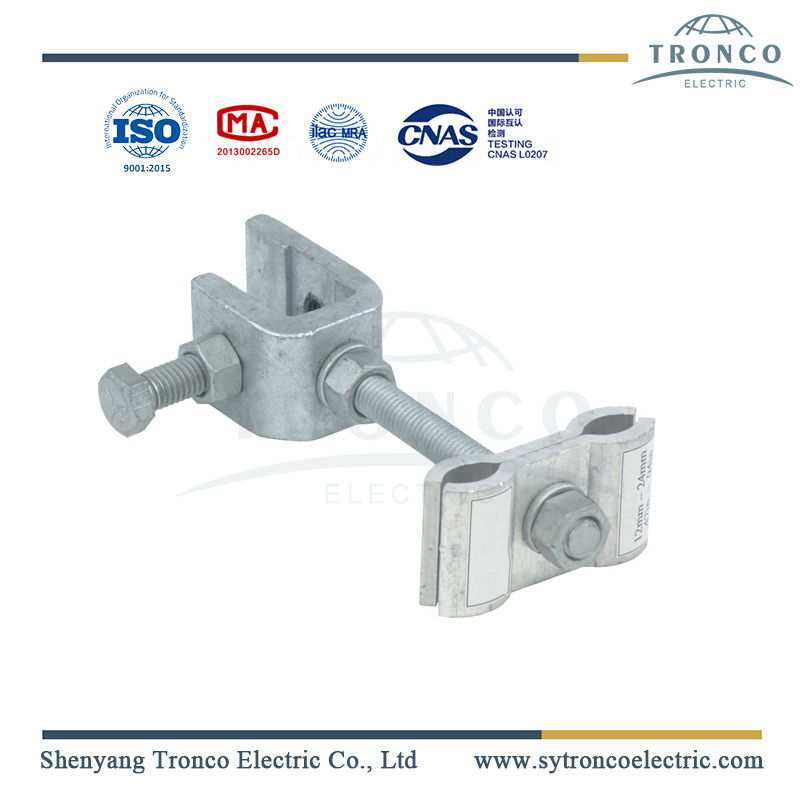

Down lead clamp for OPGW

Caratteristiche e vantaggi:

  • Struttura semplice e pratica

  • Installazione e fissaggio convenienti

  • I componenti in acciaio sono realizzati in acciaio, HDG

  • Il downlead per la torre può essere regolato di 90° in direzione

  • Facile da installare

  • La gamma regolabile è ampia

  • Applicabile alle torri di diverso spessore

Adss cable clamp

Installazione del morsetto di discesa, del portacavi e della scatola di giunzione

Il cavo nel punto di giunzione sulla torre deve essere giuntato dopo essere stato portato a terra. Lungo due lati del cavo di terra si trova la torre fino al corpo della torre e poi si conduce lungo l'interno del corpo della torre.

Il raggio di curvatura del percorso in cui passa il cavo non deve essere inferiore a 1 m e il raggio di curvatura minimo deve essere promesso durante il funzionamento, generalmente superiore a 0,5 m.

Dopo che il cavo è stato portato a terra, viene utilizzato il morsetto discendente per fissare il cavo sul materiale principale o su altro materiale del cavo. Il morsetto per cavo di tipo ad orecchio di ancoraggio deve essere utilizzato quando viene condotto lungo un palo di cemento (come una stazione di conversione, la struttura di una centrale elettrica).

Il cavo dovrebbe essere dritto e bello.

La scatola di giunzione e il portacavi devono essere installati in un punto adatto sulla torre e a circa 8~10 m sopra la superficie di riferimento della torre. L'installazione dovrebbe essere solida e tutte le linee dovrebbero essere unificate.

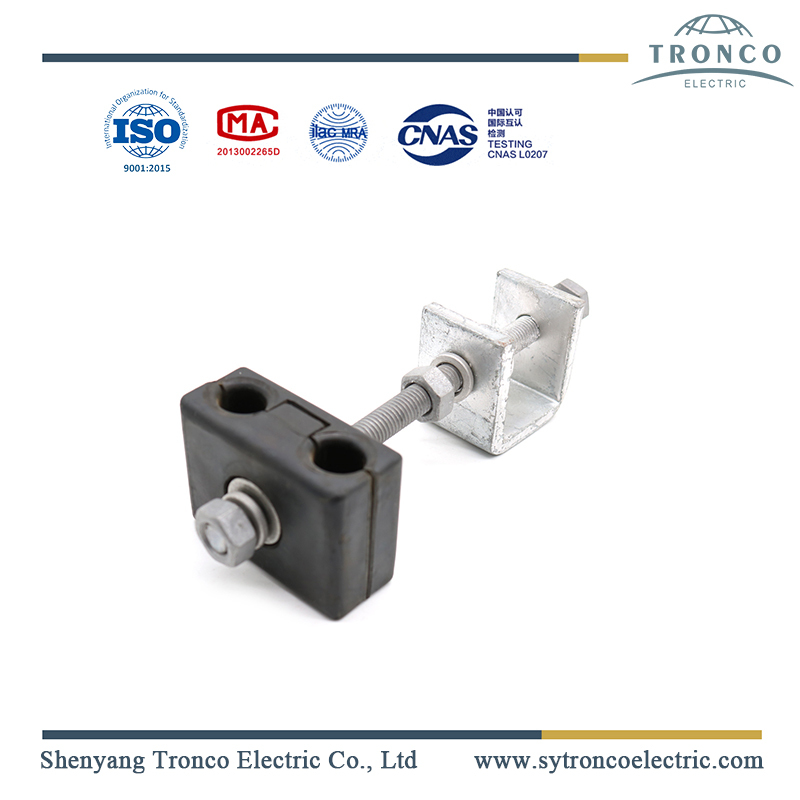

Il morsetto del cavo con metà in gomma uretanica fissa i cavi alla struttura senza danneggiare le fibre
• Progettato per superfici curve o piane e accetta bulloni fino a 5/8”.
• Morsetti disponibili per diametri di cavo da 0,375" (9,5 mm) fino a 1,20" (30,5 mm)
• Disponibili solo come blocchi di bloccaggio, blocchi di bloccaggio con hardware di montaggio o solo hardware di montaggio
• Disponibile con incrementi di 10 morsetti
